W złączach XLR najłatwiej popełnić błąd nie wtedy, gdy kabel jest uszkodzony, tylko wtedy, gdy ktoś patrzy na układ styków z niewłaściwej strony albo myli żyły przy lutowaniu. Ten tekst rozpisuje schemat XLR w praktyce: pokazuję numerację pinów, różnice między wersjami 3-, 4- i 5-pin oraz to, jak przełożyć rysunek z dokumentacji na realny kabel w mikserze, mikrofonie czy aktywnej kolumnie. Dorzucam też typowe pułapki, bo właśnie one najczęściej robią różnicę między stabilnym sygnałem a szumem lub ciszą.
Najważniejsze informacje o pinach, sygnale i typowych pułapkach
- W klasycznym XLR 3-pin pin 1 to ekran i masa, pin 2 to sygnał dodatni, a pin 3 to sygnał ujemny.
- W audio XLR pracuje zwykle jako połączenie zbalansowane, więc lepiej znosi długie trasy i zakłócenia niż kabel niesymetryczny.
- Przy lutowaniu najczęściej myli się nie sam pin, tylko stronę, z której odczytuje się numerację.
- Wersje 4- i 5-pin mają inne zastosowania niż standard mikrofonowy, więc nie warto zgadywać na podstawie samego wyglądu obudowy.
- Stary sprzęt potrafi mieć historyczne wyjątki, dlatego przy archaicznych urządzeniach zawsze sprawdzam dokumentację lub ciągłość miernikiem.
Jak czytać schemat XLR bez zgadywania
Ja zawsze zaczynam od jednej rzeczy: sprawdzam, z której strony patrzę na złącze. Ten sam XLR wygląda inaczej od frontu, a inaczej od strony lutowania, więc numeracja pinów potrafi się odbić lustrzanie i wtedy łatwo o błąd. W praktyce to właśnie perspektywa, a nie sam układ styków, najczęściej wprowadza zamieszanie.
W złączach kablowych widok czołowy i widok od strony lutowania trzeba traktować jak dwie różne instrukcje. Jeśli rysunek pokazuje front gniazda, a Ty lutujesz wtyk od tyłu, kolejność styków nie będzie wyglądała tak samo. Dlatego przy pracy warsztatowej nie ufam pamięci, tylko porównuję oznaczenia na wkładce i dopiero potem biorę lutownicę do ręki.
| Perspektywa | Co widzisz | Na co uważać |
|---|---|---|
| Widok od frontu | Czoło wtyku lub gniazda, czyli stronę łączenia | To najczęściej pokazują schematy w katalogach i instrukcjach |
| Widok od strony lutowania | Strefę połączeń przewodów | Numeracja bywa lustrzana względem frontu |
| Wtyk męski i gniazdo żeńskie | Różne elementy tej samej pary | Nie zakładaj, że pin „na górze” zawsze oznacza to samo |
W dobrze opisanej dokumentacji producenta układ styków jest powtarzalny, ale w terenie trafiają się stare wtyki, zamienniki i adaptery, które lepiej skontrolować miernikiem niż ufać opisowi nadrukowanemu na plastiku. Kiedy to już jasne, można przejść do tego, co dokładnie robi każdy pin.
Co robią piny 1, 2 i 3 w praktyce

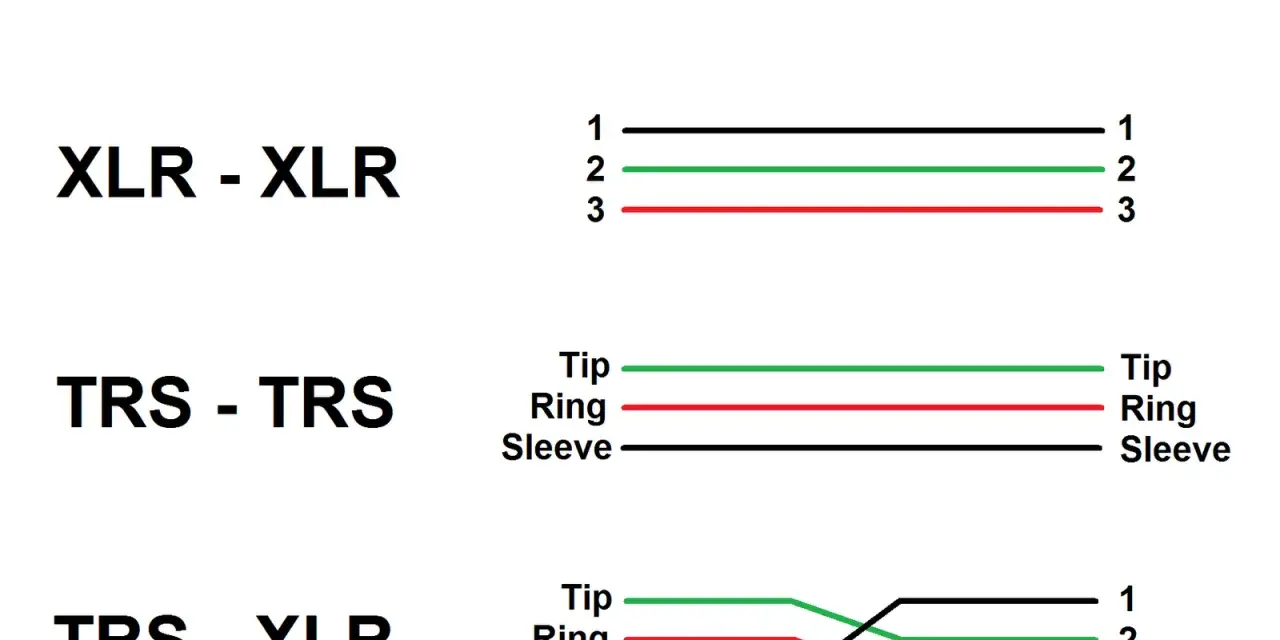

W klasycznym 3-pinowym XLR układ jest prosty, ale jego znaczenie jest większe, niż wygląda na pierwszy rzut oka. Pin 1 prowadzi ekran albo masę obudowy, pin 2 niesie sygnał dodatni, a pin 3 sygnał ujemny. W materiałach Shure ten zestaw jest opisywany właśnie jako standardowy dla połączeń audio i tak traktuję go w codziennej pracy.
| Pin | Nazwa robocza | Rola | Co to znaczy przy kablu |
|---|---|---|---|
| 1 | Shield / ground | Ekran i odniesienie do obudowy | Chroni tor sygnału przed zakłóceniami i pomaga odprowadzić śmieci elektromagnetyczne |
| 2 | Hot / + | Sygnał dodatni | To ten przewód, który standardowo uważa się za właściwą polaryzację |
| 3 | Cold / - | Sygnał ujemny | Przenosi drugi biegun sygnału w torze zbalansowanym |
Jest też jeden detal, o którym warto pamiętać: w starszym sprzęcie spotyka się historyczne wyjątki, zwłaszcza dotyczące tego, który pin był traktowany jako „hot”. Dziś standard roboczy jest jasny, ale jeśli podłączasz vintage’owy mikrofon albo stare urządzenie sceniczne, nie zakładaj zgodności bez sprawdzenia.
W praktyce ten układ ma jeszcze jedną zaletę. Jeśli korzystasz z mikrofonu pojemnościowego, zasilanie phantom 48 V idzie po tej samej parze sygnałowej, więc cały tor musi być poprawnie zbalansowany i poprawnie zlutowany. Właśnie dlatego nie warto traktować XLR-a jak zwykłej „wtyczki od mikrofonu”. Następny krok to zrozumienie, czemu ten sposób przesyłu sygnału tak dobrze działa w realnych warunkach.
Dlaczego zbalansowane połączenie tak dobrze znosi zakłócenia
XLR jest tak popularny w nagłośnieniu, bo dobrze radzi sobie tam, gdzie kabel nie jest krótki, a środowisko nie jest idealne. Dwie żyły sygnałowe niosą ten sam sygnał w przeciwnej polaryzacji, a odbiornik porównuje je między sobą. Dzięki temu zakłócenia złapane po drodze mają dużo mniejsze znaczenie niż w połączeniu niesymetrycznym.
To praktycznie widać na scenie, w klubie i na eventach. Kabel prowadzony obok zasilania, LED-ów, dimmerów czy innych źródeł zakłóceń ma dużo większą szansę działać czysto, jeśli jest zbalansowany. Nie znaczy to, że XLR jest „magiczny” i odporny na wszystko. Jeśli kabel jest słabej jakości, ekran jest uszkodzony albo po drodze siedzi kiepski adapter, problem wróci bardzo szybko.
| Rodzaj połączenia | Odporność na zakłócenia | Typowe użycie | Moja uwaga praktyczna |
|---|---|---|---|
| XLR zbalansowany | Wysoka | Mikrofony, aktywne kolumny, stage boxy, interfejsy | Najbezpieczniejszy wybór na dłuższe trasy i głośne środowisko |
| TRS zbalansowany | Wysoka | Patchbaye, liniowe połączenia w torze pro | Działa podobnie, ale nie ma blokady i bywa mniej odporny mechanicznie |
| RCA lub TS niesymetryczny | Niska | Sprzęt konsumencki, proste źródła audio | Na krótkim dystansie wystarczy, ale przy dłuższej trasie łatwo o brum |
Jeśli mam do wyboru XLR i połączenie niesymetryczne, zwykle wybieram XLR wszędzie tam, gdzie sygnał ma iść dalej niż kilka metrów albo będzie biegł w pobliżu zasilania. To nie jest kwestia snobizmu, tylko przewidywalności. Z tego wynika kolejna sprawa: jakie błędy najczęściej psują nawet poprawny z założenia tor.
Najczęstsze błędy przy kablach i adapterach
W praktyce najwięcej problemów powodują powtarzalne, banalne pomyłki. Dobra wiadomość jest taka, że większości z nich da się uniknąć od razu, jeszcze przed pierwszym lutem albo przed wpięciem kabla do setu.
- Pomylenie strony frontu i strony lutowania - numeracja pinów wydaje się wtedy „odwrócona”, a kabel działa inaczej niż zakładałeś.
- Zamiana pinu 2 z pinem 3 - sygnał nadal może przechodzić, ale polaryzacja zostaje odwrócona, co bywa słyszalne przy sumowaniu kilku źródeł.
- Traktowanie przejściówki XLR na RCA jak pełnej konwersji - adapter mechanicznie połączy złącza, ale nie zrobi z niesymetrycznego toru prawdziwego balanced audio.
- Brak odciążenia kabla - jeśli koszulka lub dławik nie trzymają przewodu, żyły pękają szybciej niż sama wtyczka.
- Luźny ekran na pinie 1 - to często kończy się brumem, trzaskami albo niestabilnym połączeniem.
- Ignorowanie phantom power - przy mikrofonach pojemnościowych i aktywnych DI boxach 48 V ma znaczenie i nie każdy adapter je toleruje bez problemu.
Ja zwykle robię prosty test ciągłości miernikiem, zanim kabel trafi do toru. To zajmuje chwilę, a oszczędza nerwy, zwłaszcza gdy instalacja ma działać na żywo. Gdy podstawowy 3-pin jest już jasny, sensownie jest spojrzeć na inne odmiany XLR, bo one często mylą osoby, które zakładają jeden uniwersalny standard.
Warianty 4-pin, 5-pin i mini XLR nie są tym samym standardem
Jak podaje Neutrik, rodzina XLR występuje w konfiguracjach od 3 do 7 pinów, ale w typowym audio najczęściej spotkasz 3-pin. Reszta nie jest „lepszą wersją” tego samego rozwiązania, tylko osobnymi wariantami do konkretnych zastosowań. To ważne, bo właśnie tutaj najłatwiej o błędne założenie, że skoro wtyczka wygląda podobnie, to zadziała identycznie.
| Wariant | Typowe zastosowanie | Na co uważać |
|---|---|---|
| 3-pin XLR | Mikrofony, aktywne kolumny, sygnał liniowy, DI boxy | To podstawowy standard audio, ale nadal trzeba sprawdzać stronę lutowania i polaryzację |
| 4-pin XLR | Interkom, wybrane zestawy słuchawkowe, niektóre zastosowania zasilania | Nie zakładaj zgodności z mikrofonowym pinoutem bez instrukcji urządzenia |
| 5-pin XLR | DMX w oświetleniu, stereo mikrofony, interkom | Pinout zależy od sprzętu, a w instalacjach świetlnych musi zgadzać się ze standardem systemu |
| Mini XLR | Bodypacki, małe mikrofony, lekkie urządzenia mobilne | Wygląda podobnie, ale mechanicznie i elektrycznie to nie jest pełnowymiarowy XLR |
W praktyce oznacza to jedno: nie dobieram kabla po samym kształcie wtyczki. Sprawdzam model urządzenia i jego pinout, bo przy 4- i 5-pinach zaskoczenie jest częstsze niż przy klasycznym mikrofonowym XLR. To prowadzi do pytania, gdzie ten układ naprawdę daje największy sens na scenie i w pracy DJ-a.
Gdzie ten układ naprawdę pomaga w DJ-ingu i na eventach
W DJ-ingu XLR nie jest ozdobą. To codzienne narzędzie do łączenia miksera z aktywnymi kolumnami, mikrofonów z mikserem, procesorów z końcówkami mocy czy stage boxów z resztą systemu. Jeśli pracujesz na eventach, docenisz go szczególnie wtedy, gdy kabel musi przejść przez większą salę, backstage albo kilka metrów obok źródła zakłóceń.
| Sytuacja | Najczęściej wybieram | Dlaczego |
|---|---|---|
| Mikser do aktywnej kolumny | XLR zbalansowany | Stabilny sygnał i pewne zatrzaśnięcie złącza |
| Mikrofon prowadzącego na sali | XLR 3-pin | Najmniej problemów z przydźwiękiem i przypadkowym wypięciem |
| Połączenie z urządzeniem konsumenckim | XLR + odpowiednia konwersja lub DI box | Sama przejściówka często nie rozwiązuje problemu poziomów i symetrii |
| Dłuższy odcinek przez scenę | XLR zamiast RCA | Mniejsze ryzyko zakłóceń i lepsza mechanika połączenia |
W terenie najbardziej cenię XLR za to, że po wpięciu po prostu trzyma pozycję i nie udaje, że wszystko jest w porządku, kiedy coś się wysuwa. To szczegół, ale na żywo takie detale decydują o spokoju pracy. Zostaje jeszcze praktyczna lista kontrolna, którą sam stosuję, zanim kabel lub zestaw trafi do użycia.
Co sprawdzam zanim puszczę kabel w trasę
Jeśli mam ocenić tylko najważniejsze punkty, to patrzę na trzy rzeczy: zgodność pinów, jakość mechaniki i odporność toru na warunki, w których faktycznie będzie pracował. Schemat elektryczny bez poprawnego wykonania mechanicznego nie daje nic, bo kabel i tak padnie od szarpnięcia, zgięcia albo źle założonego odciążenia.
- Sprawdzam, czy pin 1 jest podłączony do ekranu i czy nie ma przypadkowego zwarcia z innymi żyłami.
- Kontroluję, czy pin 2 i pin 3 nie są zamienione, zwłaszcza przy lutowaniu własnych przewodów.
- Oglądam, czy dławik i koszulka trzymają przewód, a nie tylko obudowę wtyku.
- Testuję ciągłość miernikiem, zanim kabel trafi na scenę albo do studia.
- Przy adapterach i przejściówkach sprawdzam, czy nie psują zasilania phantom albo poziomu sygnału.
Jeśli potrzebuję zapamiętać tylko jedną rzecz, to trzymam się prostej reguły: 3-pin XLR to standard audio, ale poprawny schemat XLR zawsze trzeba czytać razem z perspektywą złącza i konkretnym urządzeniem. To właśnie ta kombinacja decyduje, czy kabel będzie działał pewnie, czy tylko „na papierze”.
