Poprawne uziemienie gramofonu najczęściej rozwiązuje problem buczenia, przydźwięku i irytującego szumu, który wychodzi dopiero po podkręceniu głośności. Pokażę, jak uziemić gramofon bez zgadywania, a przy okazji od razu wyłapiemy najczęstsze źródła brumu, od pętli masy po źle ustawiony tryb PHONO/LINE. To jeden z tych tematów, w których drobny błąd potrafi zepsuć cały odsłuch, więc lepiej zrobić to raz, ale poprawnie.
Najkrótsza droga do cichego gramofonu
- Masa ma wyrównać potencjał między urządzeniami, a nie „poprawiać dźwięk” sama z siebie.
- Przewód masowy zwykle trafia do zacisku GND we wzmacniaczu, przedwzmacniaczu albo aktywnej kolumnie.
- Przy zewnętrznym preampie często potrzebne są dwa połączenia masy: gramofon - preamp - wzmacniacz.
- Brum 50 Hz zwykle oznacza problem z masą lub pętlą masy, ale czasem winne są też RCA i ustawienie kolumn.
- Gramofon z wbudowanym preampem może działać w trybie LINE bez osobnego przewodu masowego.
Dlaczego gramofon brumi bez właściwej masy
W praktyce masa w gramofonie nie służy do „ulepszania” dźwięku, tylko do wyrównania potencjałów między urządzeniami. Jeśli gramofon, przedwzmacniacz i wzmacniacz nie mają wspólnego odniesienia, pojawia się przydźwięk sieciowy - zwykle niskie buczenie 50 Hz albo jego harmoniczne. Ja myślę o tym tak: sygnał z wkładki jest bardzo słaby, więc każdy niechciany prąd w torze masy staje się słyszalny niemal natychmiast.
Drugim źródłem problemu bywa sprzężenie akustyczne. Głośniki oddają drgania do półki, a igła je zbiera i wzmacnia jak mikrofon kontaktowy. Dlatego czasem samo dociśnięcie przewodu masowego nie wystarcza - trzeba też odciąć gramofon od wibracji i sprawdzić, czy buczenie znika po ściszeniu lub po odstawieniu kolumn.
- buczenie narasta wraz z głośnością, nawet gdy nic nie gra
- pojawia się tylko na wejściu gramofonowym
- znika po dotknięciu lub przestawieniu kabli
- nasila się, gdy głośniki stoją blisko gramofonu
Gdy już wiem, że problem naprawdę dotyczy masy, przechodzę do najprostszej części: wybieram właściwy punkt podłączenia.

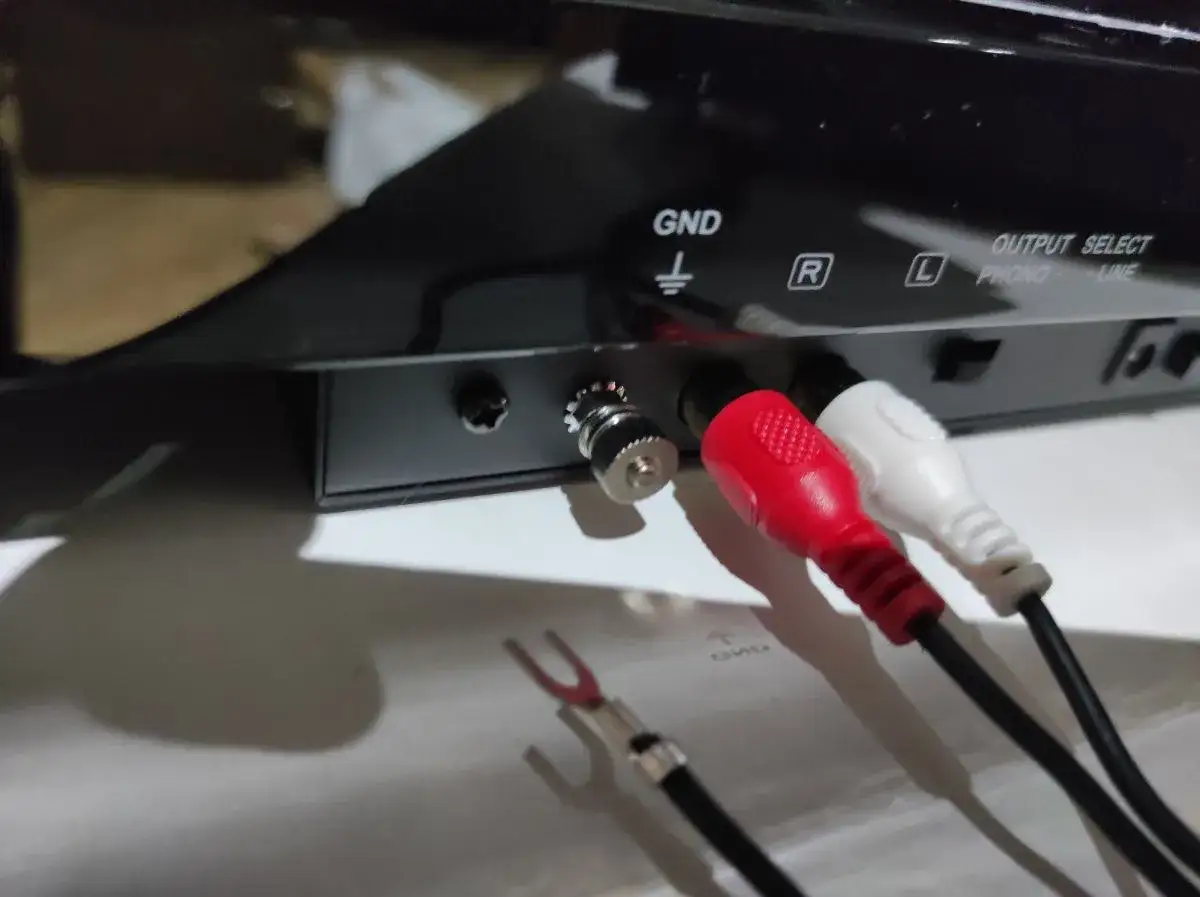

Gdzie podłączyć przewód masowy w praktyce

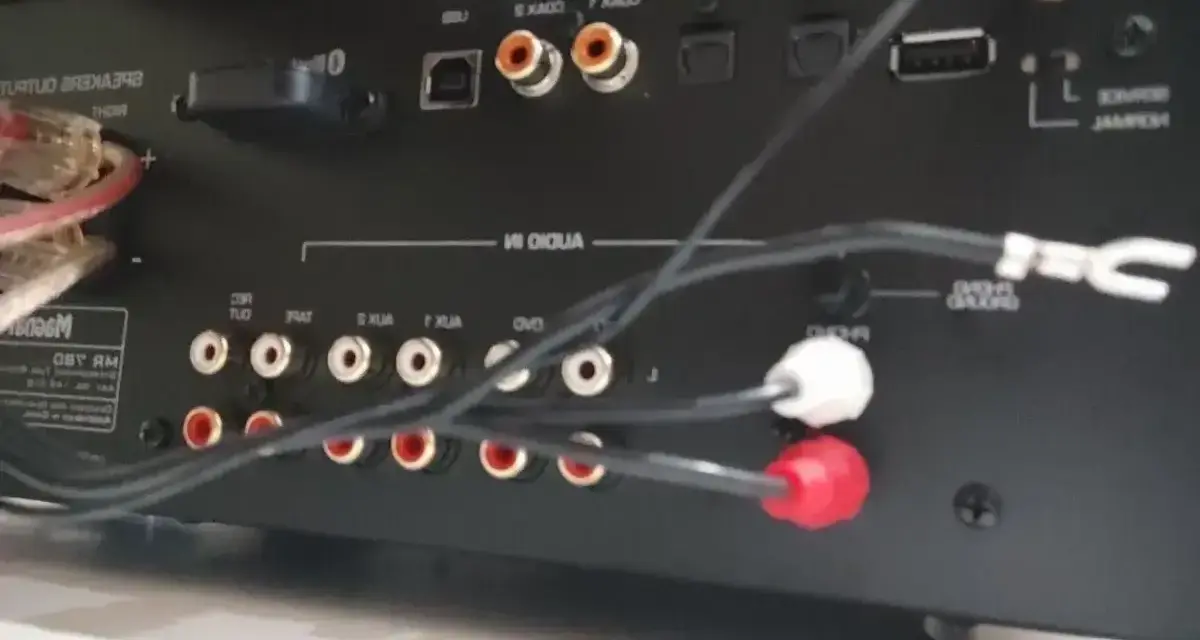

W instrukcjach producentów schemat jest zaskakująco spójny: masa ma trafić do punktu odniesienia najbliżej wejścia phono. W praktyce oznacza to wzmacniacz z wejściem PHONO, zewnętrzny przedwzmacniacz albo aktywne kolumny z odpowiednim zaciskiem lub śrubą na obudowie. Najważniejsze jest jedno: nie szukam „gdzieś metalowej śrubki”, tylko miejsca przewidzianego do masy sygnałowej.
| Scenariusz | Gdzie podłączam masę | Co to daje |
|---|---|---|
| Gramofon + wzmacniacz z PHONO | Do zacisku GND przy wejściu phono wzmacniacza | Najprostsza i najczęściej poprawna konfiguracja |
| Gramofon + zewnętrzny preamp + wzmacniacz lub aktywne kolumny | Najpierw gramofon do preampa, potem preamp do wzmacniacza; masa przechodzi przez cały tor | Ogranicza pętlę masy i porządkuje odniesienie sygnału |
| Gramofon z wbudowanym preampem ustawionym na LINE | RCA do wejścia AUX / LINE, a osobny przewód masowy tylko jeśli przewiduje to instrukcja | W wielu modelach masa jest prowadzona wewnętrznie |
| Brak terminala GND | Śruba na obudowie lub tylnym panelu urządzenia odbiorczego, jeśli producent dopuszcza takie rozwiązanie | Awaryjny punkt odniesienia, gdy nie ma dedykowanego zacisku |
Ja nie podłączam masy do kaloryfera, rur ani przypadkowych elementów instalacji domowej. Jeśli urządzenie nie ma zacisku GND, szukam dopuszczonego punktu na obudowie albo sprawdzam instrukcję, bo improwizacja w torze audio zwykle kończy się większym chaosem, niż była potrzeba.
Kiedy wiem już, gdzie wpiąć przewód, przechodzę do samej operacji. Tu liczy się porządek, a nie siła.
Jak podłączyć masę krok po kroku
- Wyłączam wzmacniacz, przedwzmacniacz i gramofon z prądu.
- Sprawdzam, czy przewód masowy ma widełki, oczko czy goły koniec przewodu.
- Podpinam go do zacisku GND albo do przewidzianej śruby na obudowie urządzenia odbiorczego.
- Dokręcam połączenie na tyle mocno, żeby nie ruszało się przy lekkim pociągnięciu, ale bez przesady.
- RCA wkładam do odpowiednich gniazd i pilnuję kolorów: czerwony = prawy, biały = lewy.
- Jeśli mam zewnętrzny przedwzmacniacz, łączę osobno gramofon z preampem, a potem preamp z amplitunerem albo aktywnymi kolumnami.
- Włączam system przy niskiej głośności i sprawdzam, czy brum spadł do zera albo wyraźnie się zmniejszył.
W instrukcjach Audio-Technica i Fluance ten sam schemat wraca regularnie: masa ma iść do punktu odniesienia najbliżej wejścia phono, a przy zewnętrznym preampie połączenie trzeba przenieść przez cały tor. To dlatego w praktyce jeden źle wpięty przewód potrafi zrobić większy bałagan niż sam gramofon.
Jeśli buczenie nie znika, nie zakładam od razu awarii wkładki. Najpierw rozdzielam problem na cztery możliwe źródła: masę, kable RCA, zasilanie i wibracje.
Co sprawdzam, gdy buczenie nie znika
| Objaw | Najczęstsza przyczyna | Co robię |
|---|---|---|
| Buczenie znika, gdy odłączę przewód masowy | Pętla masy albo zbyt wiele punktów odniesienia | Przenoszę masę na jeden właściwy punkt i zostawiam tylko jedną ścieżkę uziemienia |
| Buczenie zostaje mimo poprawnej masy | Luźne RCA, zużyty kabel, słaby styk headshella albo wkładki | Sprawdzam wtyki, dociskam połączenia i testuję inny kabel |
| Problem pojawia się głównie przy większej głośności | Sprzężenie akustyczne | Odsuwam kolumny od gramofonu i stawiam je na osobnej powierzchni |
| Brum zależy od listwy albo konkretnego gniazdka | Zakłócenia zasilania lub słaba jakość połączeń w torze prądowym | Testuję inne gniazdko i wpinaam sprzęt bezpośrednio do ściany |
Jeśli gramofon nadal brumi przy 50 Hz, ja najpierw testuję inne gniazdko i odpinam wszystko, co nie jest potrzebne do samego odsłuchu. To banalny krok, ale potrafi od razu pokazać, czy winna jest instalacja, listwa zasilająca, czy sam tor audio.
Dopiero gdy te podstawy nie pomagają, zaczynam patrzeć na cały układ połączeń, bo czasem problemem nie jest sama masa, tylko to, jak zbudowano tor sygnałowy.
Kiedy potrzebny jest przedwzmacniacz albo drugi przewód masy
Przedwzmacniacz gramofonowy nie jest tylko „wzmacniaczem głośności”. On też koryguje charakterystykę RIAA, czyli sposób zapisu i odczytu winylu. Jeżeli gramofon pracuje w trybie PHONO, a wzmacniacz nie ma wejścia phono, potrzebujesz zewnętrznego preampa. Jeśli gramofon ma wbudowany przedwzmacniacz, przełącznik LINE / PHONO decyduje, jak wpiąć RCA i czy osobny przewód masowy ma w ogóle sens.
W praktyce rozróżniam trzy scenariusze:
| Układ | Co robię z masą | Na co uważam |
|---|---|---|
| Gramofon PHONO + wzmacniacz z PHONO | Jeden przewód masowy do zacisku GND wzmacniacza | Nie mylę wejścia phono z wejściem liniowym |
| Gramofon PHONO + zewnętrzny preamp + wzmacniacz liniowy | Masa gramofon - preamp, a jeśli producent przewidział, także preamp - wzmacniacz | Tu często potrzebne są dwa połączenia masy |
| Gramofon z wbudowanym preampem ustawionym na LINE | Stosuję konfigurację zgodną z instrukcją modelu, czasem bez osobnego przewodu masowego | Nie dokładam masy „na siłę”, jeśli konstrukcja tego nie wymaga |
Jeżeli tor zawiera dwa urządzenia z własnym zasilaniem, pętla masy potrafi powstać bardzo łatwo. Wtedy pomagają właściwe punkty masy, a dopiero później izolator pętli masy, który traktuję jako obejście, nie pierwszy wybór. Po złożeniu toru zawsze wracam jeszcze do najczęstszych błędów, bo to one zwykle psują efekt mimo poprawnego schematu.
Najczęstsze błędy, które psują efekt
- Mylę wejście PHONO z LINE albo AUX.
- Zostawiam przewód masowy luzem, bo „gra, więc jest dobrze”.
- Prowadzę RCA równolegle do kabla zasilającego przez długi odcinek.
- Stawiam gramofon i kolumny na jednym blacie, co wzmacnia wibracje.
- Dokręcam widełki byle jak albo do brudnego, zaśniedziałego zacisku.
- Szukam „uziemienia” w domowej instalacji zamiast w torze audio.
Najczęściej wygrywa nie jeden spektakularny trik, tylko porządek w całej instalacji. Dobrze ułożony przewód, poprawne wejście i sensowne rozstawienie sprzętu robią większą różnicę niż tanie „audiofilskie” gadżety bez jasnej funkcji.
Gdy kupuję nowy gramofon albo preamp, patrzę przede wszystkim na to, czy producent uprościł mi życie, czy przerzucił problem na użytkownika. I to jest ostatni etap, na którym można sporo wygrać.
Co sprawdzam przy nowym gramofonie, żeby nie walczyć z brumem od pierwszego dnia
Przed zakupem szukam kilku rzeczy, które później oszczędzają masę czasu: osobnego przewodu masowego, czytelnego zacisku GND, przełączanego trybu PHONO / LINE, sensownie ekranowanych kabli RCA i instrukcji, która naprawdę pokazuje połączenia. To są detale, ale właśnie one decydują, czy gramofon będzie po prostu grał, czy będzie grał bez niepotrzebnego szumu.
- Osobny przewód masowy - przydaje się tam, gdzie tor nie ma jeszcze uporządkowanego odniesienia masy.
- Przełącznik PHONO / LINE - daje elastyczność, gdy podłączam gramofon do różnych zestawów.
- Wyraźny zacisk GND - skraca konfigurację i zmniejsza ryzyko pomyłki.
- Ekranowane RCA - pomagają ograniczyć zakłócenia od zasilaczy i listw.
- Stabilna półka lub osobny stojak - ogranicza sprzężenie akustyczne już na starcie.
Jeśli po tych krokach gramofon nadal brumi, przestaję zgadywać i idę po kolei: inny kabel RCA, inne gniazdko, inne wejście, a na końcu sprawdzenie samego gramofonu albo przedwzmacniacza. W dobrze złożonym zestawie audio masa ma być niewidoczna dla ucha, więc jeśli słyszysz wyraźny przydźwięk po poprawnym podłączeniu, to zwykle znak, że jeden element toru wymaga korekty, a nie że trzeba „dokręcić” wszystko mocniej.
