Sama budowa głośnika decyduje o tym, czy przetwornik gra czysto, czy tylko głośno. W tym artykule rozkładam na części najważniejsze elementy, pokazuję, jak zamieniają sygnał elektryczny w dźwięk, i wyjaśniam, dlaczego obudowa, zwrotnica oraz typ przetwornika potrafią zmienić efekt bardziej niż sam napis na kartonie. To praktyczna wiedza przydatna zarówno przy wyborze sprzętu audio, jak i przy diagnozowaniu problemów z kolumną.
Najważniejsze elementy i zasada działania w skrócie
- Najwięcej robią: membrana, cewka drgająca, magnes, zawieszenie, kosz i obudowa.
- Dźwięk powstaje wtedy, gdy sygnał w cewce porusza membranę w polu magnetycznym.
- Obudowa nie jest dodatkiem - kontroluje tylną falę, bas i skuteczność całego zestawu.
- Woofer, tweeter, midrange i subwoofer pracują w innych zakresach, więc nie można ich traktować tak samo.
- Przy ocenie sprzętu patrzę nie tylko na waty, ale też na impedancję, skuteczność, Xmax i dopasowanie do obudowy.
Konstrukcja głośnika dynamicznego od środka
Najczęściej mamy do czynienia z głośnikiem dynamicznym, czyli takim, w którym cewka drgająca pracuje w szczelinie magnetycznej, a do niej jest przyklejona membrana. To właśnie ten układ odpowiada za większość kolumn DJ-skich, monitorów i subwooferów, z którymi spotykam się na co dzień. Sama mechanika jest dość prosta, ale każde odchylenie od projektu natychmiast odbija się na brzmieniu.
| Element | Rola | Co się dzieje, gdy zawodzi |
|---|---|---|
| Membrana | Wprawia w ruch powietrze i tworzy falę dźwiękową. | Pojawiają się zniekształcenia, spada precyzja i skuteczność. |
| Cewka drgająca i karkas | Odbierają sygnał elektryczny i zamieniają go na ruch. | Może dojść do przegrzania, ocierania o szczelinę albo przerwy w obwodzie. |
| Magnes i nabiegunniki | Tworzą pole magnetyczne, w którym pracuje cewka. | Słabnie napęd, a przy przeciążeniu rośnie zniekształcenie. |
| Szczelina magnetyczna | To wąska przestrzeń, w której cewka musi poruszać się idealnie osiowo. | Nawet niewielkie przesunięcie potrafi spowodować tarcie i charakterystyczne „szuranie”. |
| Zawieszenie górne | Prowadzi membranę i ogranicza wychylenie. | Głośnik traci kontrolę i szybciej wchodzi w przester mechaniczny. |
| Pająk | Centruje układ ruchomy od wewnątrz i działa jak sprężyna powrotna. | Cewka może przestać trzymać oś i zaczyna ocierać. |
| Kosz | Trzyma wszystko w odpowiedniej geometrii. | Jeśli jest zbyt wiotki, pojawiają się rezonanse i niepożądane drgania. |
| Kopułka przeciwpyłowa | Chroni wnętrze przed zabrudzeniem i pomaga utrzymać szczelinę w czystości. | Brud w torze ruchu cewki zwiększa ryzyko uszkodzenia. |
| Przewody doprowadzające | Łączą cewkę z terminalami i muszą wytrzymać ciągły ruch. | Przerwa w przewodzie daje ciszę albo przerywanie dźwięku. |
W praktyce materiały też mają znaczenie. Papierowe i kompozytowe membrany są lekkie i często brzmią naturalnie, aluminium daje większą sztywność, a tworzywa sztuczne bywają bardziej odporne na wilgoć i zmiany temperatury. W sprzęcie estradowym spotykam też mocniejsze zawieszenia gumowe, a w większych przetwornikach - lepiej chłodzone cewki i wentylację szczeliny, bo przy dłuższej pracy to właśnie temperatura zaczyna dyktować warunki. Kiedy już widać, z czego składa się ten układ, łatwiej zrozumieć, jak z sygnału robi się ruch.
Jak z sygnału elektrycznego powstaje ruch membrany
W środku dzieje się prosta fizyka: wzmacniacz podaje sygnał AC na cewkę, a zmienne pole magnetyczne wchodzi w interakcję z polem magnesu. Cewka jest pchana i ciągnięta w rytm przebiegu audio, więc membrana porusza się do przodu i do tyłu, ściskając oraz rozrzedzając powietrze. To właśnie te zmiany ciśnienia odbieramy jako dźwięk.
- Sygnał z wzmacniacza trafia do cewki drgającej.
- Prąd w cewce tworzy pole magnetyczne.
- Pole cewki oddziałuje z polem stałego magnesu i pojawia się siła ruchu.
- Cewka porusza membraną, a ta wprawia w drgania powietrze.
- Zawieszenie i pająk pilnują, żeby ruch odbywał się tylko w jednej osi.
W opisie technicznym często pojawia się parametr Bl, czyli siła napędu wynikająca z połączenia pola magnetycznego i długości przewodu w szczelinie. Dla mnie to jeden z ważniejszych wskaźników, bo nie mówi tylko o „mocy magnesu”, ale o tym, jak skutecznie układ potrafi kontrolować ruch cewki. Druga rzecz to back EMF, czyli napięcie przeciwne generowane przez poruszającą się cewkę - ono pomaga tłumić ruch po zaniku impulsu, ale przy przeciążeniu zaczyna się robić problem.
Gdy wychylenie przekracza liniowy zakres pracy, pojawia się kompresja, zniekształcenia i w skrajnym przypadku tarcie cewki o szczelinę. To właśnie dlatego subwoofer z dużym Xmax może grać nisko i głośno, a mały przetwornik bez zapasu mechanicznego szybko zaczyna „mówić własnym głosem”. Sam ruch to jednak tylko połowa historii, bo resztę dopisuje obudowa.

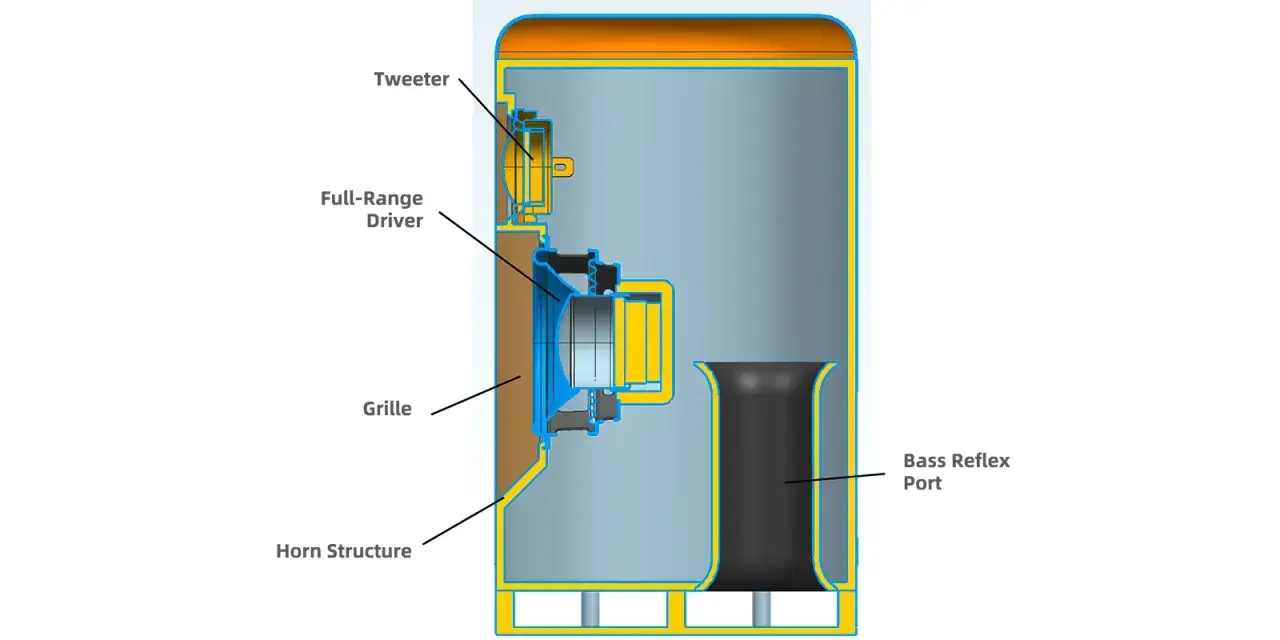

Dlaczego obudowa zmienia bas i skuteczność
Wielu osobom wydaje się, że obudowa to po prostu skrzynka, ale w audio to pełnoprawny element układu. Zamyka tylną falę, kontroluje rezonanse, ustala sposób oddawania basu i wpływa na to, jak dużo energii potrzeba, żeby kolumna zabrzmiała sensownie. W praktyce dwa identyczne przetworniki mogą grać zupełnie inaczej w zależności od tego, czy siedzą w obudowie zamkniętej, bass-reflex, tubowej czy z pasywnym radiatorem.
| Typ obudowy | Jak działa | Mocne strony | Ograniczenia | Gdzie spotykam najczęściej |
|---|---|---|---|---|
| Zamknięta | Tył membrany pracuje w odseparowanej komorze powietrznej. | Prosta konstrukcja, dobra kontrola basu, mniejsze ryzyko dudnienia. | Potrzebuje więcej mocy i zwykle nie schodzi tak nisko jak większe bass-reflexy. | Monitory bliskiego pola, mniejsze zestawy odsłuchowe, kompaktowe kolumny hi-fi. |
| Bass-reflex | Port wykorzystuje strojoną częstotliwość obudowy do wzmocnienia niskich tonów. | Lepsza efektywność, mocniejszy dół, większy poziom SPL przy tej samej mocy. | Źle policzony port potrafi buczeć, dmuchać albo podbijać wąski fragment pasma. | Większość topów DJ, subwooferów i wielu kolumn domowych. |
| Tubowa / horn-loaded | Obudowa i kanał akustyczny wzmacniają energię przetwornika przez dopasowanie impedancji akustycznej. | Bardzo wysoka skuteczność i duży zapas głośności. | Duże wymiary, bardziej kierunkowe brzmienie, trudniejszy projekt. | Systemy estradowe, nagłośnienie plenerowe, niektóre suby i zestawy wielkoformatowe. |
| Z pasywnym radiatorem | Zamiast tunelu pracuje dodatkowa, niepodłączona cewką membrana. | Pomaga tam, gdzie port jest za mały lub generowałby szumy. | Droższa i bardziej wymagająca w strojeniu niż klasyczny port. | Kompaktowe kolumny i konstrukcje, w których liczy się mała obudowa. |
Jeśli mam upraszczać temat, to obudowa zamknięta daje zwykle bardziej kontrolowany, „krótszy” bas, a bass-reflex pozwala uzyskać większy poziom niskich częstotliwości kosztem większej wrażliwości na strojenie. W sprzęcie DJ i estradowym to szczególnie ważne, bo przy imprezach liczy się nie tylko barwa, ale też skuteczność i zapas głośności. Gdy to już mam poukładane, łatwiej wyjaśnić, czemu w jednej kolumnie gra woofer, a w innej potrzebny jest osobny tweeter albo driver kompresyjny.
Woofer, tweeter i subwoofer nie robią tej samej roboty
Jedna konstrukcja nie ogarnia dobrze całego pasma, dlatego w praktyce stosuje się podział zadań między różne przetworniki. Zwrotnica, a w aktywnych kolumnach często także DSP, rozdziela zakresy tak, aby każdy element pracował tam, gdzie czuje się najlepiej. To chroni sprzęt przed przeciążeniem i poprawia czytelność dźwięku, zwłaszcza w kolumnach 2-drożnych i 3-drożnych.
| Przetwornik | Zakres pracy w praktyce | Rola | Typowe zastosowanie |
|---|---|---|---|
| Subwoofer | Około 20-120 Hz | Buduje najniższy fundament, odpowiada za uderzenie i masę basu. | Suby estradowe, kino domowe, duże systemy klubowe. |
| Woofer | Około 40-500 Hz | Obsługuje bas i niższą średnicę, czyli część, która daje „ciało” brzmienia. | Topy 10", 12" i 15", monitory, kolumny uniwersalne. |
| Midrange | Około 300 Hz-5 kHz | Przenosi wokale, instrumenty i większość informacji czytelności. | Konstrukcje 3-drożne, bardziej rozbudowane systemy audio. |
| Tweeter / driver wysokotonowy | Około 2-20 kHz | Odpowiada za detale, atak i powietrze w górze pasma. | Kopułki w hi-fi, a w PA często driver kompresyjny z tubą. |
W kolumnach estradowych wysokie tony bardzo często nie są realizowane przez klasyczną kopułkę, tylko przez driver kompresyjny. To ważne rozróżnienie, bo taki przetwornik lepiej znosi duży poziom ciśnienia akustycznego i współpracuje z tubą, która kontroluje kierunkowość. W praktyce w sprzęcie DJ/PA spotykam najczęściej 12- i 15-calowe topy oraz 18-calowe suby, ale ostateczny wybór zawsze zależy od metrażu, poziomu głośności i charakteru imprez. Właśnie takie rozdzielenie pasm pozwala wykorzystać przetworniki bez wpychania ich poza bezpieczny zakres pracy.
Na co patrzę, kiedy oceniam głośnik w praktyce
Jeżeli mam wyłapać sens z karty katalogowej, nie zaczynam od samej mocy. Najpierw sprawdzam, jak przetwornik zachowuje się w realnym układzie: z jaką obudową współpracuje, jaki ma zapas wychyłu, jaką skuteczność oferuje i czy wzmacniacz będzie go dobrze kontrolował. Różnica 3 dB w skuteczności jest już wyraźnie odczuwalna, więc dwa modele o podobnej mocy nominalnej mogą grać zupełnie inaczej.
| Parametr | Co oznacza | Jak czytam to w praktyce |
|---|---|---|
| Impedancja nominalna | Najczęściej 4 lub 8 omów. | Musi pasować do wzmacniacza; rzeczywista impedancja zmienia się wraz z częstotliwością. |
| Skuteczność | Jak głośno zagra przy 1 W / 1 m. | Wyższa skuteczność oznacza mniej wymagający napęd i większą łatwość osiągania SPL. |
| Moc RMS / AES | Użyteczny punkt odniesienia dla wytrzymałości cieplnej. | Jest dużo bardziej wiarygodna niż marketingowe PMPO. |
| Pasmo przenoszenia | Zakres, w którym przetwornik pracuje sensownie. | Sprawdzam, czy pasuje do zwrotnicy i do reszty zestawu, a nie tylko do deklaracji z ulotki. |
| Xmax | Linearne maksymalne wychylenie membrany. | Im większy zapas, tym bezpieczniej przy niskich częstotliwościach i głośnym graniu. |
| Dopasowanie do obudowy | Relacja między parametrami przetwornika a skrzynią. | To potrafi zmienić więcej niż sam wybór między dwoma podobnymi głośnikami. |
Przy diagnozie patrzę też na objawy mechaniczne. Szuranie przy lekkim nacisku membrany zwykle sugeruje problem z centrowaniem cewki. Zapach spalenizny oznacza przegrzanie, a głośnik, który gra ciszej niż wcześniej i traci dynamikę, może mieć już uszkodzenie termiczne albo zmęczone zawieszenie. W aktywnych kolumnach dochodzi jeszcze limiter i DSP, więc nie każdy problem jest od razu winą samego przetwornika. Kiedy te liczby i objawy zaczynają się zgadzać, diagnoza staje się dużo prostsza.
Kiedy konstrukcja zaczyna ograniczać dźwięk
Najczęstszy błąd, jaki widzę, to ocenianie głośnika wyłącznie po tym, jak głośno potrafi zagrać przez chwilę. Tymczasem prawdziwa jakość wychodzi dopiero przy dłuższym odsłuchu: czy bas nie dudni, czy góra nie kłuje, czy cewka nie grzeje się za szybko i czy kolumna nie zaczyna kompresować po kilkunastu minutach pracy. Z punktu widzenia praktyki audio to właśnie te ograniczenia decydują, czy sprzęt nada się do klubu, sali eventowej albo domowego setupu.
- Jeśli bas robi się miękki i rozlazły, sprawdzam strojenie obudowy oraz zapas wychyłu.
- Jeśli wysokie tony znikają przy głośniejszym graniu, najpierw podejrzewam zwrotnicę, clipping albo uszkodzenie drivera.
- Jeśli membrana ociera, problem zwykle leży w cewce, pająku albo deformacji kosza.
- Jeśli kolumna gra „większą mocą” tylko na papierze, a nie w realu, to najczęściej winny jest kiepski dobór obudowy lub zbyt niski zapas skuteczności.
- Jeśli sprzęt ma pracować długo na imprezach, liczy się nie tylko maksymalny SPL, ale też chłodzenie, jakość zawieszenia i odporność na zmęczenie materiału.
Jeśli mam sprowadzić temat do jednej praktycznej myśli, to zawsze patrzę na przetwornik jak na układ mechaniczno-elektryczny, a nie tylko na „okrągły element od basu albo góry”. Gdy cewka, zawieszenie, kosz i obudowa są dobrze dobrane, kolumna gra czyściej, ma większy zapas i mniej się męczy przy dłuższych setach. Dlatego przy ocenie sprzętu audio zaczynam od konstrukcji, a dopiero potem patrzę na marketingowe liczby - to najszybsza droga do sensownego wyboru i do uniknięcia typowych awarii podczas pracy z muzyką.
