Podłączenie XLR wydaje się proste, dopóki nie trzeba faktycznie wlutować żył, dobrać właściwej strony wtyku i upewnić się, że cały tor nie złapie brumu albo nie straci sygnału po włączeniu phantom +48 V. W tym artykule pokazuję, jak rozumiem praktyczne podłączenie XLR w audio: od numeracji pinów, przez lutowanie, aż po test kabla przed użyciem na scenie lub w studiu. To materiał dla każdego, kto chce zrobić to raz, a porządnie.
Najważniejsze zasady podłączenia XLR, które warto zapamiętać od razu
- Pin 1 to ekran lub masa, pin 2 to sygnał dodatni, a pin 3 to sygnał ujemny.
- Do klasycznego połączenia mikrofonowego używa się kabla symetrycznego z dwiema żyłami w ekranie.
- Przed lutowaniem zawsze nasuń obudowę wtyku na kabel, bo tego błędu nie da się łatwo naprawić.
- W kablach mikrofonowych zwykle żeńskie XLR idzie od strony mikrofonu, a męskie XLR od strony wejścia w mikserze lub interfejsie.
- Phantom +48 V działa poprawnie tylko w zbalansowanym torze, więc przejściówki i adaptery trzeba dobierać ostrożnie.
- Po złożeniu kabla warto zrobić prosty test miernikiem, zanim trafi do pracy na scenie.
Co oznaczają piny XLR i dlaczego numeracja jest ważna
W audio najczęściej spotykam trzy-pinowe XLR-y i to właśnie one są standardem w mikrofonach, interfejsach, DI boxach oraz aktywnych monitorach. Neutrik opisuje ten układ bardzo jasno: pin 1 to ekran/masa, pin 2 to żyła hot, czyli dodatnia, a pin 3 to cold, czyli ujemna. W praktyce oznacza to jedno: jeśli pomylisz numerację, kabel może nadal wyglądać poprawnie, ale nie zadziała tak, jak powinien.
| Pin | Funkcja | Co do niego podłączam |
|---|---|---|
| 1 | Ekran, masa, shield | Oplot kabla |
| 2 | Sygnał dodatni | Jedna z żył sygnałowych |
| 3 | Sygnał ujemny | Druga żyła sygnałowa |
To połączenie jest symetryczne, czyli odporne na zakłócenia zbierane po drodze. W praktyce różnica jest wyraźna zwłaszcza wtedy, gdy kabel biegnie dłużej niż kilka metrów, idzie obok zasilania albo pracuje w trudnym środowisku sceniczno-eventowym. I jeszcze jedno: podobny fizycznie XLR bywa używany także w DMX, ale to inny sygnał, więc nie mieszam instalacji audio z oświetleniem. Kiedy ten fundament jest jasny, można przejść do samego lutowania.
Jak podłączyć złącze XLR krok po kroku
Ja zaczynam od przygotowania kabla, a nie od samego grotu lutownicy. Najwięcej problemów bierze się z pośpiechu, nie z samej techniki. W klasycznym kablu mikrofonowym potrzebujesz przewodu symetrycznego z dwiema żyłami i ekranem, a potem po prostu przypisujesz je do odpowiednich pinów.
- Odłącz sprzęt i przygotuj miejsce pracy. Wtyk otwieram spokojnie, bez szarpania.
- Nasuń obudowę i odgiętkę na kabel przed lutowaniem. To najczęstszy błąd początkujących i jednocześnie najbardziej frustrujący.
- Odetnij koniec przewodu równo, a następnie zdejmij zewnętrzną izolację tak, by nie uszkodzić ekranu ani żył.
- Skręć ekran i w razie potrzeby lekko pocynuj końcówki żył. Dzięki temu lut będzie szybszy i czystszy.
- Przylutuj ekran do pinu 1, żyłę dodatnią do pinu 2, a drugą żyłę do pinu 3.
- Sprawdź, czy żaden pojedynczy drucik z ekranu nie dotyka sąsiednich pinów.
- Zaciśnij odgiętkę, złóż obudowę i dopiero wtedy testuj kabel miernikiem.
W praktyce liczy się też mechanika. Jeśli kabel będzie często przepinany, odgiętka ma trzymać przewód stabilnie, a nie tylko „siedzieć” w korpusie. Ja zawsze patrzę, czy po skręceniu nic nie pracuje luzem, bo dobry lut bez porządnego odciążenia mechanicznego i tak długo nie przetrwa. Gdy sam montaż jest już opanowany, warto dobrać właściwy kabel do konkretnego zastosowania.

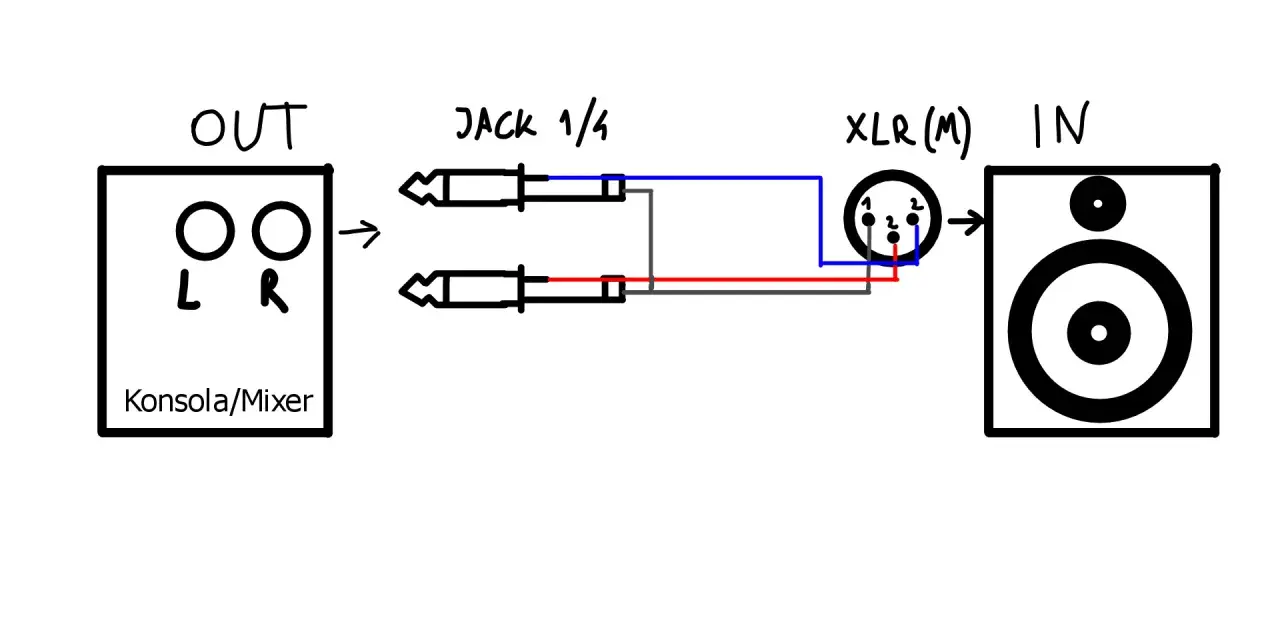

Jak dobrać stronę kabla do miksera, interfejsu i monitora
W teorii XLR wygląda zawsze podobnie, ale w praktyce liczy się to, co jest po stronie źródła, a co po stronie wejścia. W torze mikrofonowym bardzo często spotkasz kabel z żeńskim XLR przy mikrofonie i męskim przy wejściu w mikserze albo interfejsie. Przy wyjściu z miksera do aktywnej kolumny sytuacja bywa odwrotna, ale zasada pozostaje ta sama: patrzę na opis urządzenia, nie tylko na sam kształt wtyku.
| Zastosowanie | Strona przy źródle | Strona przy wejściu | Na co uważać |
|---|---|---|---|
| Mikrofon do interfejsu audio | Żeński XLR przy mikrofonie | Męski XLR do wejścia | Sprawdź, czy wejście jest mikrofonowe, a nie liniowe |
| Mikrofon pojemnościowy do preampu | Żeński XLR przy mikrofonie | Męski XLR do preampu | Może być potrzebny phantom +48 V |
| Mikser do aktywnego monitora | Zależnie od wyjścia urządzenia | Zależnie od wejścia kolumny | Patrz na opisy input/output, nie tylko na płeć złącza |
| Stagebox do konsolety | Według oznaczeń systemu | Według oznaczeń systemu | W instalacjach scenicznych oznaczenia są ważniejsze niż domysły |
W świecie DJ-ingu i eventów to ważne, bo łatwo pomylić zwykły tor audio z kablami do oświetlenia albo z przypadkową przejściówką. Ja zawsze trzymam jedną zasadę: jeśli urządzenie ma nadruk input lub output, to właśnie on prowadzi mnie szybciej niż patrzenie wyłącznie na męski albo żeński korpus. A skoro przy torze audio pojawia się zasilanie, trzeba od razu omówić phantom.
Phantom +48 v i kiedy trzeba uważać
Shure przypomina, że phantom power to napięcie stałe podawane na zbalansowany tor, w którym piny 2 i 3 mają to samo napięcie względem pinu 1. W praktyce to rozwiązanie zasila mikrofony pojemnościowe i część aktywnych akcesoriów, ale wymaga poprawnie zrobionego kabla. Jeśli połączenie jest symetryczne i lutowanie jest solidne, phantom nie jest problemem. Problem zaczyna się wtedy, gdy ktoś zrobił nieprzemyślaną przejściówkę, uszkodził ekran albo pomylił wyprowadzenia.
- Mikrofon dynamiczny zwykle nie potrzebuje phantom, ale poprawny kabel XLR nadal ma znaczenie.
- Mikrofon pojemnościowy najczęściej wymaga zasilania, więc bez 48 V może po prostu nie działać.
- Phantom włączam dopiero po podłączeniu mikrofonu i przy ściszonym kanale, bo to bezpieczniejszy nawyk.
- Przy starych mikrofonach wstęgowych i nietypowych adapterach sprawdzam dokumentację, zamiast zgadywać.
- Jeśli sygnał znika po włączeniu zasilania, najpierw podejrzewam kabel, a dopiero potem sam mikrofon.
To właśnie w tym miejscu najczęściej wychodzi różnica między „działa” a „działa stabilnie”. Gdy już wiesz, jak wygląda poprawny tor, łatwiej też wyłapać błędy, które psują cały zestaw jeszcze przed pierwszym testem dźwięku.
Najczęstsze błędy, które psują kabel albo cały tor
Najczęściej widzę te same potknięcia i nie są one wcale związane z jakością samego złącza. Problemem bywa pośpiech, zły kierunek patrzenia na wkładkę albo za mocno podgrzany lut. Drugi klasyk to zostawienie pojedynczych włosków ekranu tak, żeby dotykały sąsiednich pinów. Taki kabel potrafi działać „czasami”, a to w audio jest najgorszy możliwy scenariusz.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię najpierw |
|---|---|---|
| Brum albo szum | Uszkodzony ekran, słaby styk, źle zaciśnięta odgiętka | Sprawdzam ciągłość pinu 1 i stan ekranu |
| Brak sygnału | Pomylone piny 2 i 3 albo zimny lut | Otwieram wtyk i oglądam połączenia pod lupą |
| Sygnał pojawia się tylko przy poruszaniu kablem | Brak odciążenia mechanicznego albo pęknięty lut | Testuję przewód podczas lekkiego wyginania |
| Phantom nie działa tak, jak powinien | Niepełne połączenie symetryczne albo zła przejściówka | Sprawdzam, czy tor jest naprawdę zbalansowany |
W branży eventowej dorzuciłbym jeszcze jeden błąd, który wraca zaskakująco często: mieszanie kabli audio XLR z przewodami do DMX. Z zewnątrz wyglądają podobnie, ale ich zastosowanie jest inne, więc nie warto traktować ich jak zamienników. Gdy kable są już poprawnie zrobione, pozostaje odpowiedzieć sobie na pytanie, kiedy w ogóle opłaca się lutować własny przewód, a kiedy lepiej kupić gotowca.
Kiedy lepiej kupić gotowy przewód niż lutować samemu
Nie zawsze własnoręczne lutowanie ma sens. Jeśli potrzebujesz kabla do pracy scenicznej, ważniejsza jest przewidywalność niż satysfakcja z samodzielnego montażu. Ja robię kable sam wtedy, gdy potrzebuję nietypowej długości, naprawiam istniejący przewód albo chcę mieć pełną kontrolę nad jakością złączy i odciążenia mechanicznego. Jeśli natomiast kabel ma od razu iść na próbę, koncert albo nagranie z klientem, gotowy przewód bywa rozsądniejszy.
- Warto lutować samemu, gdy potrzebujesz krótkiego kabla 1-3 m do biurka, racka albo niestandardowego połączenia.
- Warto kupić gotowy, gdy liczy się czas, a przewód ma od razu wejść do pracy w terenie.
- Na scenie zwykle lepiej sprawdzają się przewody 5-10 m, bo dają trochę zapasu bez przesady.
- Do małego setupu nie ma sensu brać długiego kabla tylko dlatego, że „lepiej mieć więcej”.
Jeśli mam wybrać jedną praktyczną zasadę, to brzmi ona tak: oszczędzam na długości tylko wtedy, gdy nie psuje to wygody pracy, ale nie oszczędzam na jakości złączy i ekranowania. Na końcu i tak liczy się spójność całego toru, a nie sama nazwa producenta na obudowie. Zanim więc kabel trafi do setu albo sesji nagraniowej, robię jeszcze szybki test, który zwykle oszczędza najwięcej nerwów.
Zanim podłączysz kabel na żywo, sprawdź te dwa testy
Po złożeniu XLR-a robię dwa krótkie sprawdzenia. Pierwsze to test ciągłości miernikiem: pin 1 do pinu 1, pin 2 do pinu 2, pin 3 do pinu 3. Drugie to test mechaniczny, czyli delikatne poruszanie przewodem podczas pomiaru albo odsłuchu. Jeśli sygnał nie zanika i nie pojawiają się zwarcia między pinami, kabel jest gotowy do pracy.
- Sprawdzam, czy nie ma zwarcia między pinami 1, 2 i 3.
- Patrzę, czy odgiętka naprawdę trzyma kabel, a nie tylko zamyka obudowę.
- Oznaczam przewód, jeśli w setupie jest ich kilka i łatwo je pomylić.
- Przed pierwszym użyciem upewniam się, że phantom jest włączony tylko tam, gdzie faktycznie jest potrzebny.
Jeśli kabel przejdzie ten prosty test, masz spokój na długo. W praktyce właśnie na tym polega dobre podłączenie XLR: nie na samym wlutowaniu trzech styków, tylko na zrobieniu połączenia, które wytrzyma transport, przepinanie i normalną pracę w studiu albo na scenie.
