Dobrze dobrane okablowanie w audio decyduje o tym, czy zestaw działa cicho, stabilnie i bez niechcianych przerw. W praktyce cable types oznaczają po prostu różne rodzaje przewodów i złączy, które pracują w innych warunkach, więc wybór nie sprowadza się do samego wyglądu wtyku. Poniżej rozkładam najważniejsze rozwiązania, pokazuję, kiedy używać XLR, TRS, RCA, speakON i połączeń cyfrowych, oraz podpowiadam, jak nie pomylić kabla sygnałowego z głośnikowym.
Najkrótsza droga do dobrego wyboru zaczyna się od rozpoznania sygnału i odległości
- XLR i TRS najczęściej wybieram do sygnału symetrycznego, zwłaszcza na dłuższe trasy i w pracy scenicznej.
- RCA i TS sprawdzają się na krótkich odcinkach, ale gorzej znoszą zakłócenia i plątaninę adapterów.
- speakON służy do połączeń głośnikowych przy kolumnach pasywnych, a nie do zwykłego sygnału liniowego.
- USB, MIDI i Ethernet przenoszą dane sterujące albo cyfrowe audio, więc nie podlegają tym samym zasadom co analog.
- Długość kabla ma znaczenie praktyczne: im dłuższa trasa i słabsze ekranowanie, tym większe ryzyko szumu lub brumu.
Najpierw rozróżnij, co naprawdę biegnie przez kabel
Ja zawsze zaczynam od pytania: czy ten przewód ma przenieść sygnał mikrofonowy, liniowy, głośnikowy, czy dane. To ważniejsze niż sam wygląd wtyku, bo w audio ten sam kształt potrafi oznaczać zupełnie inne zastosowanie. Połączenie symetryczne nie brzmi samo z siebie lepiej; jego przewaga polega na odporności na zakłócenia, dlatego tak dobrze sprawdza się na dłuższych trasach.
| Rodzaj połączenia | Typowe złącza | Gdzie używam | Co jest kluczowe |
|---|---|---|---|
| Symetryczne analogowe | XLR, TRS | Mikrofony, main out, monitory, dłuższe linie sceniczne | Dobra odporność na szum i zakłócenia, sensowny wybór na 10-30 m |
| Niesymetryczne analogowe | RCA, TS, 3,5 mm | Gramofony, sprzęt konsumencki, krótkie połączenia studyjne | Najlepiej działa na 1-5 m i wymaga ostrożnego prowadzenia |
| Głośnikowe | speakON, terminale, banany | Wzmacniacz do kolumn pasywnych | Liczy się kabel głośnikowy o odpowiednim przekroju, nie zwykły patch cord |
| Cyfrowe i sterujące | USB, MIDI, Ethernet, S/PDIF | Kontrolery, interfejsy, systemy sieciowe, komunikacja urządzeń | Najważniejsza jest zgodność protokołu i poprawna konfiguracja sprzętu |
Jeśli rozróżnisz ten poziom połączenia na starcie, wybór konkretnego złącza staje się prostszy. Właśnie dlatego następna część nie jest listą nazw, tylko praktycznym przeglądem tego, co faktycznie spotkasz w torbie DJ i na scenie.
Jakie kable audio spotkasz najczęściej w praktyce
XLR
XLR traktuję jako podstawę pro audio. Najczęściej służy do mikrofonów i wyjść main out z miksera albo kontrolera, bo złącze jest blokowane, odporne na przypadkowe wysunięcie i dobrze znosi dłuższe trasy. W praktyce to jeden z najbardziej przewidywalnych wyborów na klub, event i nagłośnienie mobilne.
W aktywnych kolumnach wejście bardzo często ma formę combo XLR/TRS, więc ten sam tor można podłączyć na dwa sposoby. To wygodne, ale nie zmienia zasady: symetryczny sygnał nadal warto prowadzić możliwie czysto i bez zbędnych przejściówek.
TRS i TS
TRS, czyli tip-ring-sleeve, i TS, czyli tip-sleeve, wyglądają podobnie, ale robią różną robotę. TRS bywa używany jako sygnał symetryczny mono albo jako stereo w słuchawkach, natomiast TS to najczęściej połączenie niesymetryczne, które dobrze sprawdza się w instrumentach i krótkich patchach. Nie zakładam automatycznie, że TRS oznacza stereo; w sprzęcie pro audio częściej chodzi o sygnał symetryczny mono.
To ważne szczególnie przy łączeniu miksera, interfejsu i aktywnych monitorów. Jeden błąd w założeniach i zamiast czystego sygnału masz ciszej grający kanał, dziwne przesterowanie albo szum, którego nie da się „pokonać” głośnością.
RCA
RCA, czyli popularne cinch, to standard dobrze znany z gramofonów, odtwarzaczy i starszych mikserów DJ. Jest wygodny, tani i wszechobecny, ale ma jedną słabość: nie lubi długich tras. Gdy prowadzi się go przez większą salę, łatwo o brum, przydźwięk albo gorszą separację kanałów.
Przy gramofonie dochodzi jeszcze przewód uziemiający, który trzeba podłączyć poprawnie, jeśli chcesz uniknąć przydźwięku i pętli masy. To detal, który w praktyce robi ogromną różnicę, zwłaszcza gdy miksujesz starszy sprzęt z nowszym systemem aktywnym.

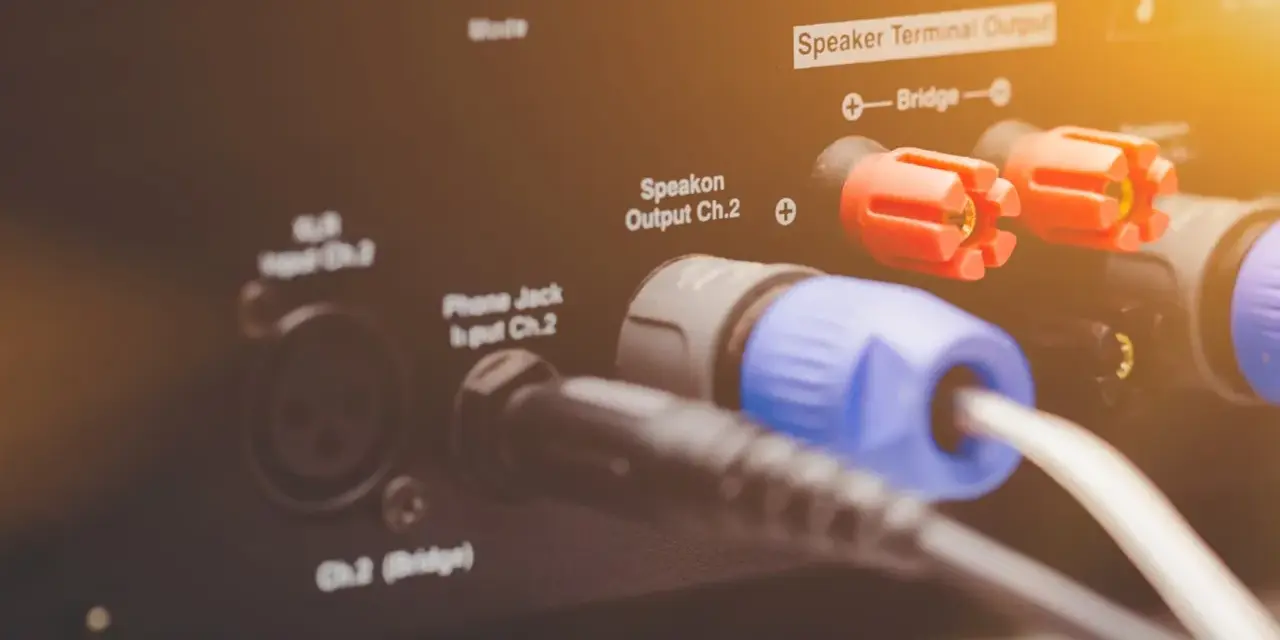

speakON
speakON to standard przy kolumnach pasywnych i mocniejszych zestawach scenicznych. Technicznie rzecz biorąc, to złącze, a nie sam „kabel”, ale w praktyce większość osób mówi o całym przewodzie właśnie tak. Najważniejsze jest to, że speakON blokuje połączenie, dobrze trzyma wtyk i przenosi duże prądy bez kombinowania.
Tu nie używa się zwykłego kabla sygnałowego. Potrzebny jest kabel głośnikowy, zwykle o większym przekroju niż przewody do sygnału liniowego, bo końcówka mocy pracuje w innych warunkach niż mikser czy interfejs.
Przeczytaj również: Słuchawki do wokalu - Jak wybrać i uniknąć błędów?
USB, MIDI i połączenia cyfrowe
USB łączy kontrolery, interfejsy i komputery, MIDI przenosi komunikaty sterujące, a Ethernet coraz częściej pojawia się w bardziej rozbudowanych systemach audio i eventowych. Te połączenia nie przesyłają analogowego dźwięku w taki sposób jak XLR czy RCA, więc nie warto oceniać ich tymi samymi kryteriami.
Tu kluczowa jest zgodność urządzeń i stabilność toru, a nie „brzmienie kabla”. Jeśli protokół jest źle skonfigurowany albo interfejs nie pasuje do reszty systemu, nawet drogi przewód nie rozwiąże problemu. Kolejny krok to dopasowanie tych typów do konkretnego scenariusza.
Jak dobrać kabel do konkretnego scenariusza
Wybieram kabel nie po katalogu, tylko po scenie użycia. Inny przewód potrzebujesz między kontrolerem a aktywnymi kolumnami, inny między gramofonem a mikserem, a jeszcze inny do pasywnego zestawu na większej sali.
| Scenariusz | Najlepszy wybór | Typowa długość | Dlaczego właśnie to |
|---|---|---|---|
| Kontroler DJ do aktywnych kolumn | XLR lub TRS symetryczny | 3-10 m | Mało szumu, solidne złącze, wygodny montaż na scenie |
| Mikser do monitorów odsłuchowych | XLR lub TRS | 2-5 m | Krótka, stabilna trasa i mniejsze ryzyko przypadkowego wypięcia |
| Gramofon do miksera | RCA + przewód uziemiający | 1-2 m | Sygnał phono jest delikatny, więc trzymam kabel krótki i dobrze ekranowany |
| Wzmacniacz do kolumn pasywnych | speakON lub kabel głośnikowy | 5-20 m | Liczy się przekrój żył i niskie straty, nie zwykły kabel sygnałowy |
| Laptop lub odtwarzacz do miksera | Interfejs USB albo krótkie RCA lub mini-jack z DI boxem | Jak najkrócej | Unikam długiego niesymetrycznego toru, który zbiera brum i szum |
Przy pasywnych kolumnach patrzę też na przekrój przewodu. Dla krótszych tras 2 x 1,5 mm² bywa wystarczające, ale w realnej pracy eventowej najbezpieczniej celować w 2 x 2,5 mm², a przy dłuższych odcinkach lub większej mocy rozważyć jeszcze grubszy przewód. To jeden z tych szczegółów, który nie robi wrażenia na papierze, ale bardzo dobrze słychać go w praktyce.
W aktywnych zestawach mobilnych często wygrywa prostota: jedna para XLR do wyjścia głównego, jedna para do monitorów i krótki tor dla źródła. Im mniej przypadkowych kombinacji, tym mniejsze ryzyko, że system posypie się w najmniej wygodnym momencie.
Najczęstsze błędy, które wychodzą dopiero przy próbie dźwięku
- Za długi tor niesymetryczny - RCA albo TS poprowadzone przez całą salę zwykle kończą się brumem 50 Hz lub szumem tła.
- Mieszanie kabla sygnałowego z głośnikowym - przewód do kolumn pasywnych musi przenieść większy prąd, więc zwykły patch cord nie jest tu zamiennikiem.
- Założenie, że TRS zawsze znaczy stereo - w pro audio częściej chodzi o sygnał symetryczny mono, a nie o dwa kanały.
- Przesada z adapterami - każdy dodatkowy punkt styku to kolejne miejsce na luzy, trzaski i przypadkowe odpięcie.
- Ignorowanie ekranowania i odgiętki - tani kabel z kiepskim odciążeniem szybko łapie usterki przy wtyku.
- Prowadzenie audio obok zasilania - przy równoległym biegu kabli łatwo złapać zakłócenia, zwłaszcza na niesymetrycznych połączeniach.
Jeśli coś ma działać w klubie, na weselu albo na małej scenie bez powtórek, wolę prosty układ z małą liczbą przejściówek niż „uniwersalne” rozwiązanie na trzy różne problemy. Z tego wynika też pytanie, co realnie warto mieć pod ręką na wyjazd.
Co warto mieć w torbie, żeby nie improwizować na miejscu
Na mobilnych realizacjach trzymam się zasady: mniej egzotycznych kabli, więcej sensownych długości. W praktyce lepiej mieć dwa porządne odcinki XLR i jedną dobrą przejściówkę niż zestaw przypadkowych adapterów, które działają tylko wtedy, gdy się ich nie dotyka.
- 2 sztuki XLR 3-5 m do krótkich połączeń i monitorów.
- 2 sztuki XLR 10 m do głównego wyjścia i większych sal.
- 1 kabel RCA 1-2 m do gramofonu, CDJ lub starszego sprzętu.
- 1 przewód 3,5 mm do RCA do awaryjnego podłączenia laptopa lub telefonu.
- 1 para kabli TRS 3-5 m do aktywnych monitorów albo urządzeń z wejściami jack.
- 1 komplet speakON, jeśli pracujesz z pasywnymi kolumnami.
- 1 mały DI box, gdy trzeba zamienić słaby sygnał niesymetryczny na stabilny tor sceniczny.
Do tego dorzucam zawsze opaski, opis długości na końcówkach i jeden zapasowy kabel, którego nie szkoda poświęcić w awaryjnym setupie. Taki zestaw jest mniej efektowny niż pełna skrzynka „wszystkiego po trochu”, ale w praktyce wygrywa szybkością działania.
Najrozsądniejsze decyzje kablowe w audio są zwykle najmniej widowiskowe
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: najpierw wybieraj rodzaj sygnału, potem długość trasy, a dopiero na końcu patrz na sam wtyk. W audio to porządek ważniejszy niż marka nadrukowana na izolacji.
- Do dłuższych połączeń stawiaj na tor symetryczny.
- Do kolumn pasywnych używaj prawdziwego kabla głośnikowego, nie patch cordu.
- Do gramofonów i sprzętu konsumenckiego skracaj trasę i pilnuj ekranowania.
- Do setu mobilnego wybieraj standardy, które da się łatwo zastąpić na miejscu.
Dobrze dobrane kable nie robią show, ale często decydują o tym, czy pokaz pójdzie gładko, czy zacznie się od szukania przyczyny szumu, brumu albo urwanego kanału.
