Jak podłączyć końcówkę mocy do wzmacniacza - Poradnik

Podłączenie zewnętrznej końcówki mocy ma sens wtedy, gdy chcesz dać systemowi więcej zapasu, lepszą kontrolę nad kolumnami albo po prostu rozdzielić rolę przedwzmacniacza i stopnia mocy. W praktyce najważniejsze jest to, jak podłączyć końcówkę mocy do wzmacniacza bez zgadywania i bez ryzyka, że sygnał trafi w złe gniazdo. Pokażę Ci, które wyjście ma znaczenie, jak dobrać kabel, czego nie mylić z wyjściem głośnikowym i jak uruchomić zestaw tak, żeby nie pojawiło się buczenie ani trzaski.

Najpierw rozdziel w głowie dwie role sprzętu

W audio bardzo łatwo pomylić przedwzmacniacz z końcówką mocy, a to właśnie od tego zależy cały schemat połączenia. Przedwzmacniacz zajmuje się wyborem źródła i regulacją głośności, a końcówka mocy dostarcza prąd potrzebny do napędzenia kolumn. Jeśli połączysz je poprawnie, sygnał płynie spokojnie i przewidywalnie; jeśli pomylisz wyjście liniowe z głośnikowym, możesz zrobić sobie kłopot już przy pierwszym uruchomieniu.

Ja patrzę na to tak: końcówka mocy nie „wzmacnia wszystkiego”, tylko przyjmuje sygnał liniowy i zamienia go w moc dla głośników. Dlatego w tej konfiguracji szukasz wyjścia z sekcji preampu, a nie z terminali, do których normalnie podpina się kolumny. W systemach DJ-skich i eventowych to podejście jest szczególnie wygodne, bo pozwala podać jeden czysty sygnał na mocniejszy stopień i zostawić resztę toru pod kontrolą jednego punktu regulacji. Gdy już rozumiesz tę różnicę, dużo łatwiej znaleźć właściwe gniazda w konkretnym modelu sprzętu.

Jak rozpoznać właściwe gniazda w swoim sprzęcie

Najważniejsza zasada jest prosta: końcówkę mocy podpinasz do wyjścia liniowego, nie do wyjścia dla kolumn. W praktyce producenci oznaczają te gniazda różnie, dlatego nie warto ufać wyłącznie intuicji. Poniżej masz zestawienie, które zwykle najszybciej porządkuje sprawę.

Jeśli widzisz w sprzęcie zwory między PRE OUT a MAIN IN, to jest to zwykle znak, że producent pozwala rozdzielić sekcję przedwzmacniacza i końcówki mocy. Zwory zostawia się wtedy lub usuwa zależnie od tego, czy chcesz używać wewnętrznego stopnia mocy, czy wprowadzasz w tor zewnętrzne urządzenie. To drobiazg, który robi ogromną różnicę, bo od niego zależy, czy sygnał ma płynąć przez oba bloki, czy tylko przez jeden. Kiedy już wiesz, czego szukać, można przejść do samego podłączenia.

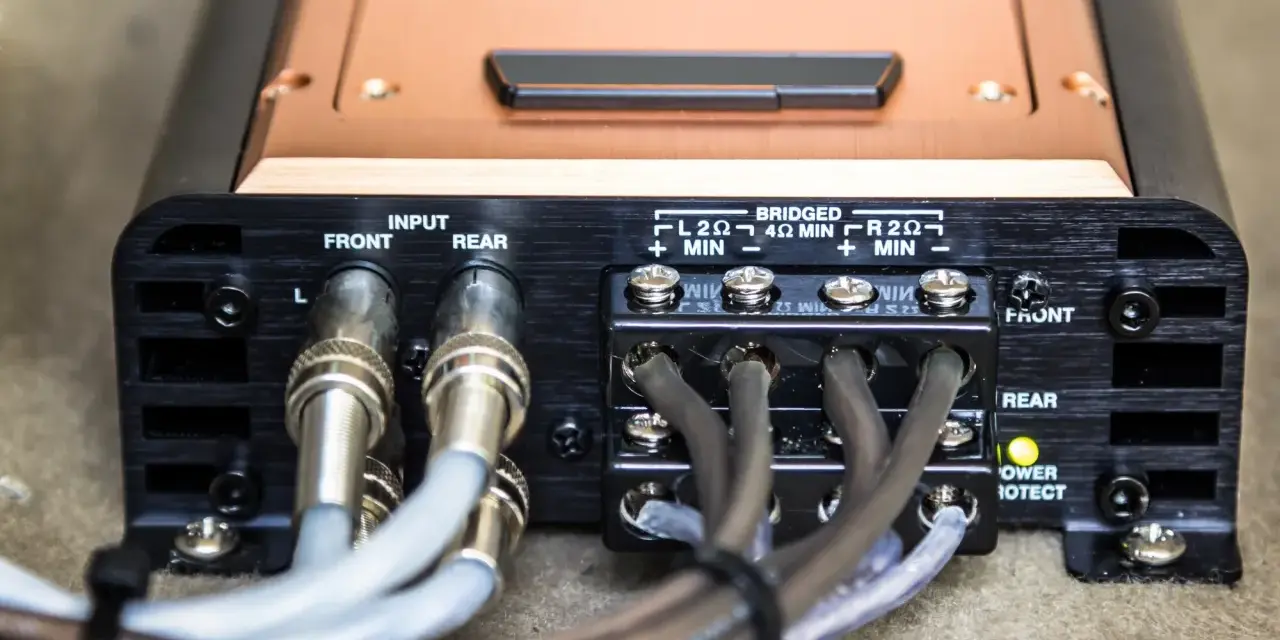

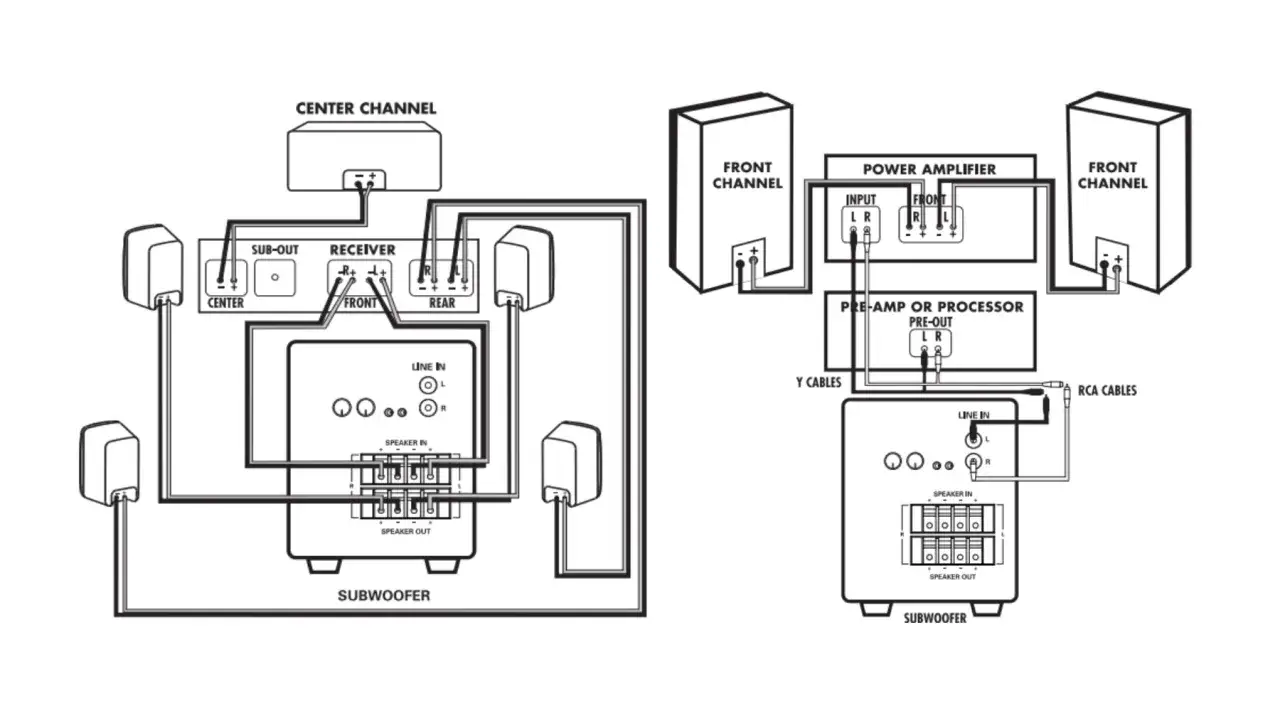

Jak podłączyć wszystko krok po kroku

Ja zawsze zaczynam od odłączenia zasilania i ustawienia głośności na minimum. To brzmi banalnie, ale właśnie wtedy najłatwiej uniknąć trzasku w głośnikach i przypadkowego przesterowania. Potem idę według prostego schematu.

1. Wyłącz wszystkie urządzenia i odczekaj chwilę, aż tor całkiem się wyciszy.
2. Sprawdź, czy Twój wzmacniacz lub amplituner ma PRE OUT, LINE OUT albo podobne wyjście liniowe.
3. Połącz to wyjście z wejściem liniowym końcówki mocy kablem zgodnym z gniazdami, czyli najczęściej RCA albo XLR.
4. Jeśli wzmacniacz zintegrowany ma zwory między PRE OUT i MAIN IN, zostaw je tylko wtedy, gdy producent przewiduje równoległą pracę obu sekcji; gdy wprowadzasz dodatkowy procesor lub chcesz całkiem odseparować końcówkę, postępuj zgodnie z instrukcją modelu.
5. Podłącz kolumny do wyjść głośnikowych końcówki mocy, a nie do przedwzmacniacza.
6. Jeśli sprzęt obsługuje 12 V trigger, połącz go małym jackiem 3,5 mm, żeby końcówka włączała się automatycznie razem z urządzeniem sterującym.
7. Włącz najpierw źródło i wzmacniacz sterujący, a końcówkę mocy dopiero na końcu.
8. Podnoś głośność powoli i sprawdź oba kanały, zanim uznasz zestaw za gotowy do pracy.

Warto tu dodać jedną rzecz, którą często widzę w praktyce: jeśli używasz amplitunera lub wzmacniacza jako centrum toru, a końcówka mocy ma tylko poprawić wydajność, nie musisz robić żadnych egzotycznych modyfikacji. W większości przypadków wystarczy zwykłe połączenie z wyjścia liniowego do wejścia końcówki i porządne ustawienie poziomów. Gdy jednak chcesz dojść do większej kultury pracy, wybór kabla zaczyna mieć znaczenie.

Jaki kabel wybrać i kiedy użyć RCA, XLR albo triggera

Nie każdy kabel robi to samo. W prostych, krótkich połączeniach domowych RCA działa dobrze, ale w racku DJ-skim, instalacji eventowej albo przy dłuższym odcinku kabla zwykle lepiej sprawdza się tor zbalansowany. Poniżej masz praktyczne rozróżnienie, bez teorii dla teorii.

Jeśli producent końcówki mocy daje wejście TRS 6,3 mm zamiast XLR, traktuję je jak zbalansowane wejście liniowe i podchodzę do niego tak samo ostrożnie. W praktyce balans ma sens szczególnie wtedy, gdy kabel idzie obok zasilania, listew, komputerów albo innych źródeł zakłóceń. W krótkim połączeniu między dwoma klockami hi-fi RCA zwykle wystarczy, ale przy dłuższym torze ja zdecydowanie wolę XLR. Po wyborze kabla zostaje jeszcze jedna rzecz, o której wiele osób zapomina: poziomy i kolejność uruchamiania.

Najczęstsze błędy, które kończą się buczeniem albo ciszą

Największy problem nie leży zwykle w samym sprzęcie, tylko w pomyłce przy pierwszym podłączeniu. Jeśli coś gra cicho, buczy albo w ogóle milczy, to najczęściej winne jest jedno z kilku powtarzalnych potknięć.

• Łączenie wyjścia głośnikowego z wejściem liniowym. To najgorszy możliwy pomysł, bo sygnał głośnikowy jest zupełnie innym poziomem niż sygnał liniowy.
• Użycie REC OUT zamiast PRE OUT. REC OUT często daje sygnał o stałym poziomie, więc gałka głośności nie działa tak, jak się spodziewasz.
• Zamiana wejść i wyjść. W prostych panelach łatwo pomylić MAIN IN z PRE OUT, szczególnie gdy gniazda są ciasno opisane.
• Start od zbyt wysokiego poziomu. Najpierw minimalna głośność, dopiero potem stopniowe podnoszenie poziomu.
• Pętla masy. To sytuacja, w której dwa urządzenia są połączone sygnałowo i zasilane w sposób sprzyjający buczeniu 50 Hz.
• Brak kontroli nad routingiem przy zworach. Jeśli dokładane jest dodatkowe urządzenie po drodze, trzeba świadomie zdecydować, czy zwory zostają, czy wypadają z toru.

Na pętlę masy reaguję zawsze metodycznie: najpierw sprawdzam kabel, potem długość połączenia, potem sposób zasilania i dopiero na końcu samo urządzenie. Często wystarczy skrócić tor albo przejść na połączenie zbalansowane, żeby buczenie zniknęło. Jeśli problem zostaje, nie podkręcam głośności, tylko wracam do punktu wyjścia i sprawdzam, czy sygnał na pewno wychodzi z właściwego gniazda. Takie podejście oszczędza czas i sprzęt.

Co sprawdzam po uruchomieniu i kiedy ten układ ma sens

Po złożeniu zestawu robię krótką kontrolę, bo to ona mówi mi, czy tor działa poprawnie, czy tylko „jakoś gra”. Najpierw odpalam cichy materiał i sprawdzam, czy oba kanały są równe. Potem podnoszę poziom i słucham, czy nie pojawia się szum, buczenie albo przesterowanie, czyli clipping - obcięcie sygnału, gdy urządzenie dostaje go za dużo. Na końcu testuję, czy poziom głośności jest stabilny przy realnym odsłuchu, a nie tylko na papierze.

• Sprawdź, czy lewy i prawy kanał grają z taką samą głośnością.
• Posłuchaj, czy przy ciszy nie ma wyraźnego brumu lub syczenia.
• Upewnij się, że końcówka mocy nie wchodzi w przester przy większym sygnale.
• Jeśli używasz triggera, sprawdź, czy urządzenia włączają się i wyłączają w oczekiwanej kolejności.
• Przetestuj cały tor na materiale, który naprawdę znasz, a nie na przypadkowym fragmencie o słabej dynamice.

Taki układ ma sens przede wszystkim wtedy, gdy chcesz większego zapasu mocy, lepszej kontroli nad kolumnami albo wygodniejszej integracji kilku urządzeń w jednym systemie. W praktyce najbardziej korzystają na tym zestawy stereo z porządnym preampem, instalacje eventowe, małe racki DJ-skie i konfiguracje, w których jedna sekcja ma obsługiwać głośniki główne, a druga zostać odciążona. Jeśli jednak masz mały pokój, niewielkie kolumny i wzmacniacz, który już teraz gra czysto, zysk z dokładania końcówki może być mniejszy, niż sugerują forumowe dyskusje.

Jeśli masz prawdziwe wyjście liniowe, cała operacja sprowadza się do prostego toru: wyjście z przedwzmacniacza, wejście końcówki mocy, kolumny do końcówki i rozsądne ustawienie poziomów. Jeśli takiego wyjścia nie ma, nie próbuję robić skrótu przez wyjście głośnikowe, bo to zwykle kończy się szumem, przesterem albo po prostu złym działaniem całego zestawu.
