TRS jack to złącze, które na pierwszy rzut oka wygląda banalnie, ale w audio decyduje o tym, czy sygnał będzie symetryczny, stereo czy po prostu źle podłączony. W praktyce często widzę, że jeden błąd z okablowaniem potrafi wyciszyć odsłuch, wprowadzić przydźwięk albo odwrócić logikę całego toru. Poniżej rozkładam temat na konkrety: budowę wtyku, zastosowania w sprzęcie DJ-skim i studyjnym, różnice względem TS i TRRS oraz typowe pułapki przy podłączaniu.
Najważniejsze rzeczy o złączu TRS
- TRS ma trzy styki: tip, ring i sleeve, więc jest złączem 3-polowym.
- Ten sam format może przenosić stereo albo sygnał symetryczny mono, zależnie od urządzenia.
- W praktyce spotkasz go najczęściej w wyjściach liniowych, słuchawkach i insertach.
- Największe pomyłki wynikają z mylenia TRS z TS i TRRS.
- O poprawnym działaniu decyduje nie sam wygląd wtyku, lecz sposób okablowania i opis gniazda.

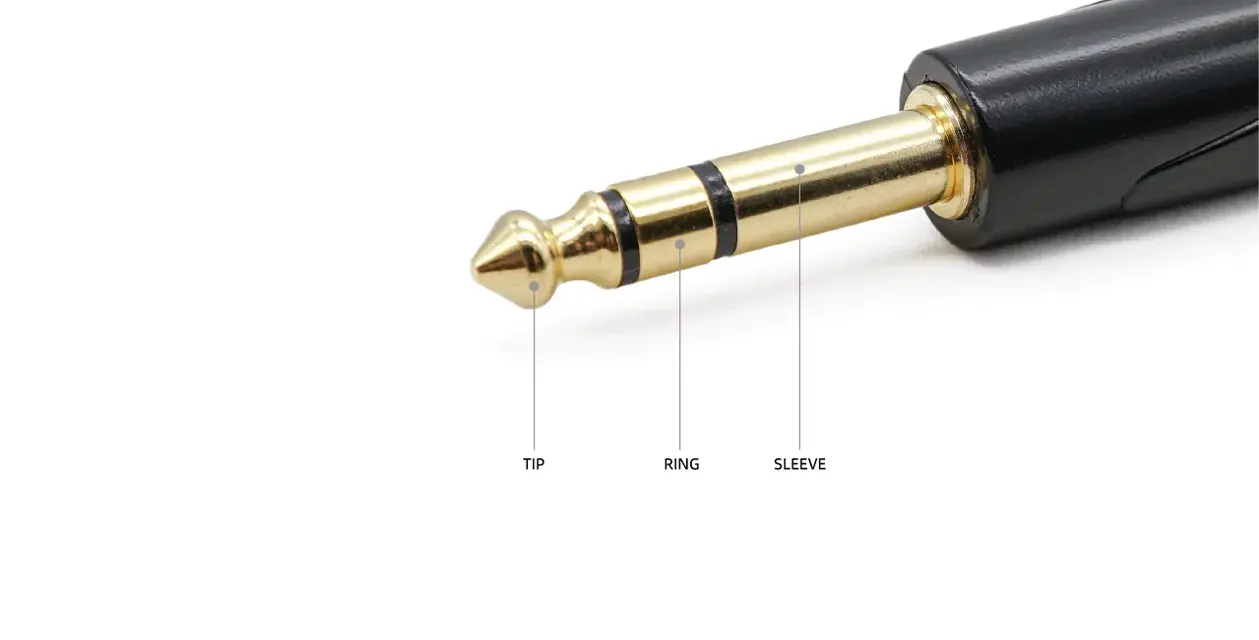

Czym jest wtyk TRS i co oznaczają tip, ring oraz sleeve
TRS to skrót od tip, ring, sleeve, czyli końcówka, pierścień i tuleja. Mówiąc prościej, taki wtyk ma trzy oddzielne styki i może przenosić więcej niż zwykły dwużyłowy TS. Najczęściej spotkasz go w wersji 3,5 mm oraz 6,35 mm, więc w praktyce funkcjonuje zarówno w sprzęcie konsumenckim, jak i w torze pro audio.
W audio najważniejsze jest to, że ten sam format mechaniczny nie oznacza tego samego sposobu pracy. W połączeniu symetrycznym tip niesie sygnał dodatni, ring sygnał ujemny, a sleeve jest masą lub ekranem; taki układ pomaga ograniczać zakłócenia. W stereo niesymetrycznym tip to lewy kanał, ring prawy, a sleeve pozostaje wspólną masą - to rozwiązanie typowe dla słuchawek i części wyjść mini-jack.
Dlatego patrząc na samą końcówkę kabla, nie zakładam jeszcze niczego o sygnale. Dopiero opis gniazda i rola połączenia mówią, czy mam do czynienia z linią symetryczną, stereo, czy z innym wariantem pracy.
Gdzie ten wtyk pracuje w torze audio
W sprzęcie DJ i live audio TRS najczęściej pojawia się tam, gdzie sygnał musi być czysty albo wygodnie rozdzielony. Na wyjściu słuchawkowym kontrolera DJ dostajesz zwykle stereo, w interfejsie audio lub mikserze - często wyjście symetryczne liniowe, a w procesorach i mikserach analogowych - punkt insertu, czyli miejsce, w którym sygnał wychodzi z toru, przechodzi przez efekt i wraca do urządzenia.
- Słuchawki i odsłuch - typowe stereo w 3,5 mm lub 6,35 mm, zwykle bez symetrii.
- Wyjścia liniowe - symetryczne połączenie między mikserem, interfejsem, procesorem lub aktywnym monitorem.
- Insert send/return - tip zwykle wysyła sygnał do efektu, ring odsyła go z powrotem, a sleeve pełni rolę wspólnej masy.
- Patchbay i rack - szybkie przepinanie toru w studiu i na scenie.
Jeśli ktoś pracuje przy imprezach, to właśnie tu TRS robi największą różnicę: pozwala utrzymać porządek w okablowaniu i ogranicza przydźwięk, o ile całe połączenie jest naprawdę symetryczne. To prowadzi prosto do pytania, jak odróżnić go od innych wtyków bez zgadywania.
Jak odróżnić TRS od TS i TRRS bez zgadywania
Najpewniejsza metoda jest prosta: patrzysz na liczbę styków i izolacyjnych pierścieni. TS ma dwa styki, TRS trzy, a TRRS cztery. W praktyce oznacza to odpowiednio jeden, dwa i trzy czarne pierścienie separujące na końcówce wtyku.
| Złącze | Liczba styków | Najczęstsze użycie | Typowa pułapka |
|---|---|---|---|
| TS | 2 | Gitara, mono, sygnał niesymetryczny | Łatwo pomylić z TRS przy słabym świetle. |
| TRS | 3 | Stereo, balanced mono, insert | Ten sam wtyk może znaczyć różne rzeczy. |
| TRRS | 4 | Słuchawki z mikrofonem, smartfony, laptopy | Nie pasuje logicznie do zwykłego kabla słuchawkowego. |
Sama średnica też nie rozwiązuje sprawy, bo 3,5 mm i 6,35 mm mogą występować w różnych wariantach okablowania. Jeśli urządzenie ma oznaczenie headset, mic, combo jack albo podobne, trzeba sprawdzić, czy producent nie oczekuje właśnie TRRS, a nie zwykłego stereo TRS.
Jak podłączyć kabel TRS poprawnie w praktyce
Ja zawsze zaczynam od opisu na obudowie. Jeśli na urządzeniu widzę balanced out, line out albo insert, zakładam, że liczy się nie tylko rozmiar wtyku, lecz także przypisanie styków. Dla połączenia symetrycznego tip to sygnał dodatni, ring ujemny, a sleeve to ekran; dla stereo słuchawkowego tip idzie na lewy kanał, ring na prawy, a sleeve jest wspólną masą.
- Sprawdź, czy gniazdo jest opisane jako balanced, stereo, insert, aux, phones albo headset.
- Ustal średnicę: 3,5 mm do sprzętu konsumenckiego, 6,35 mm do większości sprzętu pro.
- Dobierz kabel do funkcji, nie tylko do kształtu wtyku.
- Przy dłuższych odcinkach stawiaj na połączenie symetryczne, bo lepiej znosi zakłócenia.
- Po wpięciu zagraj testowo cicho i sprawdź, czy nie ma zaniku kanału, przydźwięku albo zbyt niskiego poziomu.
Najczęstszy błąd widzę wtedy, gdy ktoś traktuje każdy kabel z trzema stykami jak uniwersalny zamiennik. W praktyce źle dobrany adapter potrafi ściszyć sygnał, zamienić kanały albo po prostu odciąć jedną funkcję - na scenie i w klubie takie pomyłki wychodzą natychmiast.
Kiedy lepiej wybrać inne złącze niż TRS
TRS jest użyteczny, ale nie uniwersalny. W kilku sytuacjach inny standard będzie po prostu bezpieczniejszy albo bardziej logiczny.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Gitara elektryczna lub bas | TS | Instrument zazwyczaj pracuje niesymetrycznie, a prosty mono jack jest tu standardem. |
| Mikrofon dynamiczny lub pojemnościowy | XLR | Łatwiej utrzymać symetrię, blokadę mechaniczną i pewne połączenie na scenie. |
| Słuchawki z mikrofonem do telefonu lub laptopa | TRRS | Cztery styki są potrzebne do osobnego toru mikrofonu i odsłuchu. |
| Długi odcinek między urządzeniami | TRS symetryczny lub XLR | Ważniejsza od samej wtyczki jest odporność na zakłócenia i poprawne ekranowanie. |
W torze DJ-skim widać to szczególnie dobrze: wyjście słuchawkowe kontrolera nie powinno być traktowane jak profesjonalne wyjście liniowe, a przewód od laptopa z mikrofonem wbudowanym w zestaw słuchawkowy nie zastąpi normalnego kabla audio. Im mniej zgadywania, tym mniej awarii na starcie seta.
Co sprawdzam przed zakupem kabla lub przejściówki
Jeśli mam kupić tylko jeden kabel albo adapter, patrzę na kilka rzeczy w tej kolejności:
- Rozmiar wtyku - 3,5 mm albo 6,35 mm, bo pomyłka jest banalna, ale kosztuje czas.
- Wiring - czy kabel ma prowadzenie balanced, stereo czy insert split; sam opis „TRS” nie wystarcza.
- Długość - krótki patch do racka i dłuższy przewód na stanowisko DJ to dwa różne zastosowania.
- Ekranowanie i odciążenie - dobre tuleje i solidny zacisk robią różnicę przy częstym przepinaniu.
- Kształt wtyku - prosty lub kątowy, zależnie od miejsca wpięcia i ilości wolnego miejsca.
Jeśli chcesz uniknąć problemów, myśl o TRS nie jak o jednym kablu do wszystkiego, ale jak o narzędziu do konkretnego zadania. W dobrze zbudowanym torze audio ta drobna decyzja szybko przekłada się na ciszę w tle, stabilniejszy poziom i mniej niespodzianek podczas grania.
