Kabel TRS - Co to jest i jak go używać w audio? Poradnik

W praktyce trs kabel to przewód zakończony wtykiem typu tip-ring-sleeve, który w audio ma bardzo konkretne zastosowania: od połączeń zbalansowanych, przez słuchawki stereo, po inserty w mikserach i interfejsach. W tym artykule pokazuję, jak taki kabel działa, gdzie naprawdę ma sens, czym różni się od TS i XLR oraz na co patrzeć przy zakupie, żeby nie wziąć przewodu nie do tego zadania.

Co oznacza TRS i jak działa takie złącze

TRS to skrót od tip, ring, sleeve, czyli końcówka, pierścień i tuleja. W praktyce oznacza to wtyk z trzema osobnymi stykami, a nie dwoma jak w klasycznym TS. Ten trzeci kontakt robi dużą różnicę, bo pozwala przenieść więcej niż tylko prosty sygnał mono.

Ja patrzę na TRS przede wszystkim przez pryzmat sygnału, a nie samego kształtu wtyku. Ten sam standard może pracować jako połączenie zbalansowane, stereo albo insertowe, zależnie od tego, do czego został zaprojektowany sprzęt po obu stronach kabla. To właśnie tu najłatwiej o pomyłkę, jeśli ktoś zakłada, że każdy jack działa tak samo.

To dlatego jeden kabel może wyglądać identycznie, a zachowywać się zupełnie inaczej. W praktyce ten detal decyduje o tym, czy połączenie działa cicho i stabilnie, czy tylko „jakoś” przepuszcza dźwięk. Z tego powodu warto od razu spojrzeć na realne zastosowania w sprzęcie audio.

Gdzie w sprzęcie audio spotkasz go najczęściej

W DJ-ce i domowym studiu widuję TRS znacznie częściej, niż wielu osobom się wydaje. Najczęstsze scenariusze są bardzo konkretne: wyjścia liniowe z interfejsów audio, podłączenie monitorów aktywnych, wejścia i wyjścia insertowe w mikserach, a także słuchawki z dużym lub małym jackiem.

• Monitory aktywne - jeśli sprzęt ma zbalansowane wejście TRS, to zwykle jest to jeden z najlepszych sposobów na połączenie z interfejsem albo mikserem.
• Słuchawki - duży jack 6,3 mm albo mały 3,5 mm bardzo często korzysta właśnie z układu TRS.
• Inserty - w miksach, kompresorach i procesorach efektów TRS bywa używany do rozdzielenia sygnału wysyłanego i wracającego.
• Wyjścia liniowe - w wielu interfejsach i odtwarzaczach to standardowe złącze dla sygnału stereo albo zbalansowanego mono.

Warto tu doprecyzować jedną rzecz: TRS nie oznacza automatycznie „lepszy kabel”. Oznacza po prostu inny sposób prowadzenia sygnału, który ma sens wtedy, gdy urządzenie po obu stronach naprawdę tego wymaga. Z tego powodu następny krok to porównanie z innymi popularnymi złączami, bo dopiero wtedy widać różnice bez zgadywania.

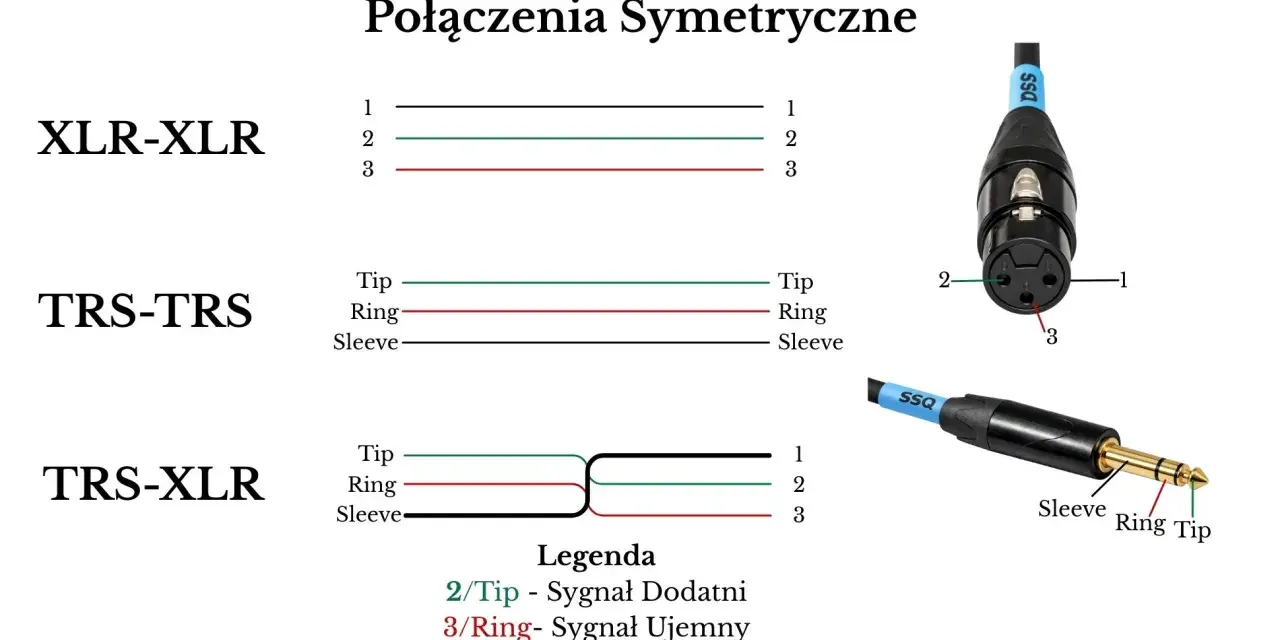

TRS, TS, XLR i RCA nie mieszaj ich bez sensu

Największy problem w praktyce nie polega na tym, że ktoś nie wie, co znaczy TRS. Problem zaczyna się wtedy, gdy wszystkie jacki wrzuca do jednego worka. Ja zawsze porównuję je po funkcji, a nie po wyglądzie, bo to najszybciej pokazuje, gdzie kabel zadziała poprawnie, a gdzie tylko „przejdzie dźwięk”.

Najważniejszy wniosek jest prosty: TRS nie jest automatycznie połączeniem zbalansowanym, tak samo jak XLR nie zawsze rozwiązuje każdy problem. Liczy się cały tor sygnałowy, a nie sam typ końcówki. Kiedy to rozróżniasz, dużo łatwiej kupić właściwy przewód i nie przepłacić za coś, co nie wniesie nic do Twojego setupu.

Jak rozpoznać dobry kabel i kupić właściwy wariant

Jeśli mam wybrać jeden praktyczny filtr, to patrzę najpierw na zgodność z urządzeniem, a dopiero potem na markę. Dobrze dobrany kabel TRS ma sens tylko wtedy, gdy zgadza się nie tylko typ wtyku, ale też długość, zakończenie i sposób użycia. W DJ-setupie i w domowym studiu takie szczegóły naprawdę robią różnicę.

• Sprawdź liczbę izolatorów na wtyku - TRS ma dwa czarne pierścienie izolacyjne, TS ma jeden, a TRRS ma trzy. To najprostszy test „na oko”.
• Dobierz właściwy rozmiar - najczęściej spotkasz 6,3 mm albo 3,5 mm. Nie każdy mały jack to TRS w sensie audio stereo, bo czasem trafia się TRRS do słuchawek z mikrofonem.
• Nie bierz kabla dłuższego niż trzeba - im więcej niepotrzebnej długości, tym większy bałagan przy trasie i większa szansa na uszkodzenie przy częstym zwijaniu.
• Patrz na odciążenie kabla - solidny flex przy wtyku i sensowna osłona połączenia są ważniejsze niż marketing o „studyjnej czystości dźwięku”.
• Wybieraj odpowiedni kąt wyjścia - wersja prosta albo kątowa zależy od miejsca montażu. Przy ciasnych rackach i za monitorami kąt często wygrywa z klasycznym prostym końcem.
• Nie daj się złapać na sam napis o miedzi - w praktyce większą różnicę niż chwyt reklamowy robi ekran, lutowanie i jakość wtyku.

Ja zwykle wolę przewód o rozsądnej średnicy, z porządnym ekranem i pewnym zaciskiem przy wtyku, niż cienki „audiofilski” kabel, który wygląda ładnie, ale źle znosi sceniczne życie. Taki wybór daje więcej spokoju niż najdroższa naklejka na opakowaniu. A skoro sam przewód już umiemy rozpoznać, trzeba jeszcze omówić błędy, które najczęściej psują efekt.

Najczęstsze błędy przy podłączaniu i jak ich uniknąć

Najwięcej problemów z TRS nie wynika z samego kabla, tylko z założeń, które ktoś przy nim robi. W praktyce spotykam te same pomyłki: ktoś wpina zły typ przewodu, myli stereo z balanced albo zakłada, że skoro wtyk pasuje fizycznie, to wszystko jest już dobrze.

• Używanie TS tam, gdzie potrzebny jest TRS - połączenie może zadziałać, ale przestaje być zbalansowane i łatwiej łapie zakłócenia, zwłaszcza na dłuższych odcinkach.
• Mylenie TRS ze słuchawkowym TRRS - to częsty błąd przy adapterach do telefonu i laptopa. Wygląda podobnie, ale funkcja bywa zupełnie inna.
• Zakładanie, że każdy TRS jest stereo - w torze profesjonalnym bardzo często jest to zbalansowane mono, a nie lewy i prawy kanał.

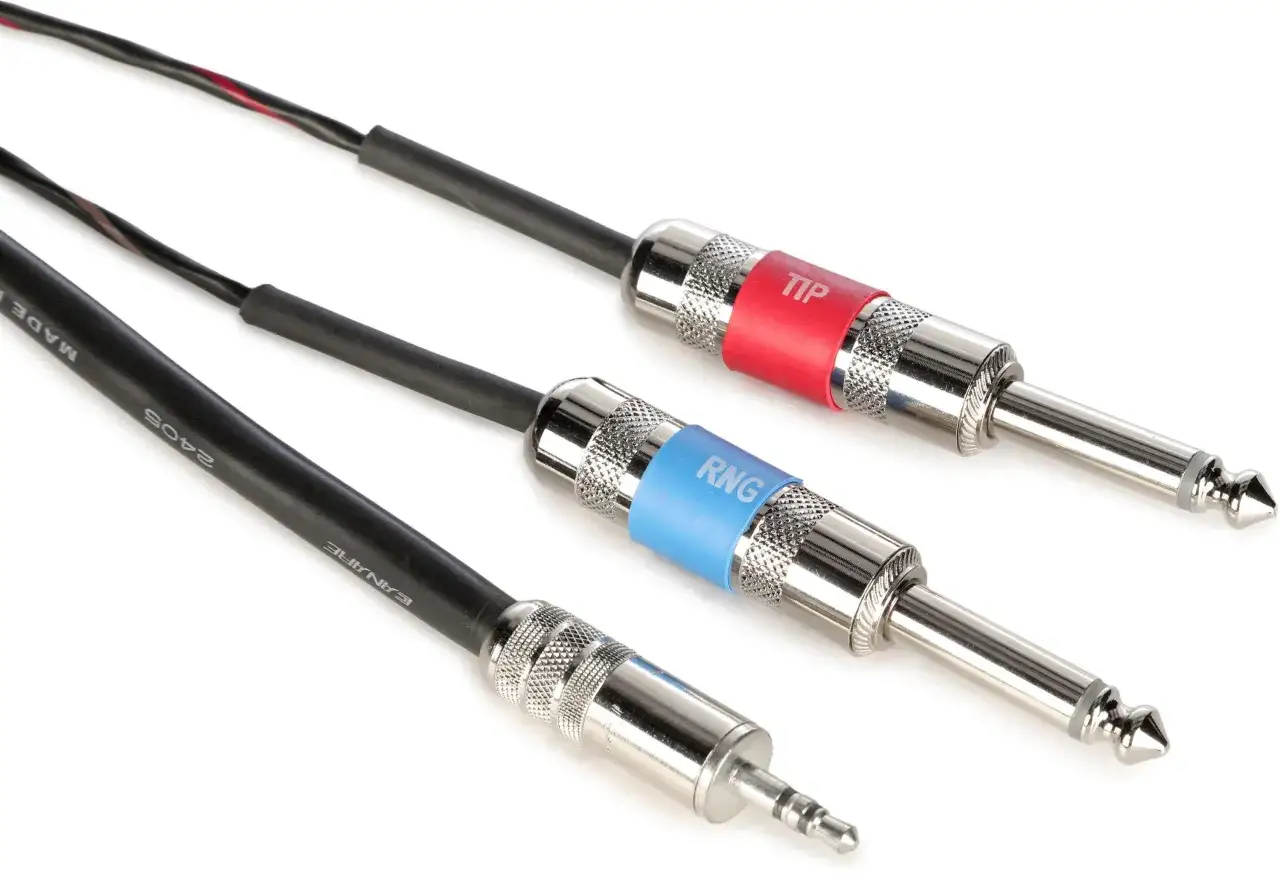

• Mylenie kabla insertowego ze zwykłym stereo - tutaj tip i ring pełnią inne role, więc przypadkowa zamiana potrafi skutecznie rozwalić routing sygnału.
• Podłączanie „na siłę” do niewłaściwego gniazda - jeśli wejście jest projektowane pod XLR albo TS, samo podobieństwo jacka nie wystarczy.

Jeżeli mam dać jedną praktyczną zasadę, to brzmi ona tak: zawsze sprawdzam opis gniazda w urządzeniu, a nie tylko wygląd wtyku. To oszczędza czas, nerwy i przypadkowe szumy. Kiedy te błędy są już jasne, łatwiej zdecydować, kiedy TRS rzeczywiście jest najlepszym wyborem, a kiedy lepiej sięgnąć po inne złącze.

Kiedy lepiej wybrać inne złącze niż TRS

TRS jest bardzo użyteczny, ale nie uniwersalny. W niektórych sytuacjach lepszy będzie XLR, w innych TS albo RCA. Ja patrzę na to tak: jeśli ważniejsza jest odporność na zakłócenia, długość trasy albo pewność mechanicznego połączenia, wybór może się zmienić nawet wtedy, gdy TRS technicznie „da się” podłączyć.

• XLR - wybieram go najczęściej do mikrofonów i dłuższych połączeń zbalansowanych, zwłaszcza na scenie i przy większej liczbie kabli.
• TS - zostaje przy gitarach, pedalboardach i prostych połączeniach mono, gdzie taki standard jest po prostu właściwy dla danego sprzętu.
• RCA - sprawdza się w sprzęcie konsumenckim i w części starszych urządzeń DJ-skich, ale w trudniejszym środowisku jest mniej odporny na zakłócenia.
• TRS - wybieram wtedy, gdy potrzebuję krótkiego, pewnego połączenia stereo, insertu albo zbalansowanej linii między urządzeniami audio.

Warto też pamiętać, że złącze zbalansowane nie zastępuje dobrego prowadzenia kabli. Nawet najlepszy TRS nie lubi sąsiedztwa z zasilaniem, dimmerami i przypadkowo naprężonymi przewodami. Dlatego w praktyce sama decyzja o standardzie jest tylko połową sukcesu.

Jak ja wykorzystuję TRS w typowym setupie DJ-skim

W typowym zestawie DJ-skim TRS ma dla mnie trzy bardzo konkretne miejsca. Po pierwsze, używam go tam, gdzie chcę stabilnie połączyć interfejs albo mikser z monitorami aktywnymi. Po drugie, pilnuję go przy torze słuchawkowym i w przejściach między 3,5 mm a 6,3 mm, bo to właśnie tam najłatwiej o bałagan. Po trzecie, traktuję go jako standard, który dobrze sprawdza się w insertach i pomocniczych połączeniach między procesorami efektów.

Jeśli miałbym zostawić jedną prostą zasadę, to powiedziałbym tak: kupujesz nie „kabel TRS”, tylko konkretne rozwiązanie do konkretnego gniazda i konkretnego sygnału. To podejście jest dużo bezpieczniejsze niż patrzenie wyłącznie na kształt wtyku. I właśnie dlatego TRS jest w audio tak użyteczny - nie dlatego, że brzmi lepiej sam z siebie, tylko dlatego, że dobrze dopasowany robi dokładnie to, czego od niego potrzebujesz.
