Połączenie szeregowe głośników przydaje się wtedy, gdy trzeba podnieść impedancję zestawu, dopasować obciążenie do wzmacniacza albo złożyć prosty układ z kilku pasywnych przetworników. W praktyce najważniejsze są trzy rzeczy: jak liczyć impedancję, co dzieje się z mocą i kiedy taki układ jest bezpieczny, a kiedy lepiej wybrać inne rozwiązanie. Ten tekst prowadzi przez oba warianty bez zbędnej teorii, ale z liczbami, które realnie pomagają przy sprzęcie audio.
Najkrócej mówiąc, liczy się impedancja, polaryzacja i zgodność ze wzmacniaczem
- W szeregu impedancje się sumują, więc dwa głośniki 8 Ω dadzą 16 Ω, a trzy 8 Ω już 24 Ω.
- Taki układ zwykle zmniejsza pobór prądu i obniża oddawaną moc wzmacniacza.
- Przy różnych impedancjach moc rozkłada się nierówno, więc najlepiej łączyć identyczne przetworniki.
- Jedna pomyłka w polaryzacji potrafi rozmyć bas i osłabić spójność grania.
- W praktyce to rozwiązanie częściej ratuje dopasowanie niż daje maksimum głośności.
Dlaczego taki układ ma sens tylko w określonych sytuacjach
Ja traktuję szeregowe łączenie głośników jako narzędzie do dopasowania, a nie domyślny wybór do każdego zestawu. W szeregu prąd płynie przez wszystkie przetworniki tak samo, więc impedancja całego układu rośnie, a wzmacniacz zwykle oddaje mniej mocy. To bywa bardzo wygodne, gdy końcówka mocy ma za niski zapas albo gdy trzeba z dwóch lub trzech pasywnych głośników zbudować obciążenie zgodne z jej specyfikacją.
Taki układ ma też swoją cenę. Gdy jeden głośnik przerwie obwód, cała seria przestaje grać. Do tego przy różnych impedancjach energia rozkłada się nierówno, więc jeden przetwornik może pracować wyraźnie ciężej od drugiego. Z tego powodu najbezpieczniej łączyć modele o tej samej impedancji i podobnej skuteczności, najlepiej z jednej serii. Gdy już wiadomo, kiedy to działa, trzeba policzyć obciążenie, bo tu najłatwiej o kosztowną pomyłkę.
Jak policzyć impedancję i moc bez zgadywania
W szeregu dodajesz wartości nominalne. Dla dwóch głośników 8 Ω wynik to 16 Ω, dla trzech 8 Ω będzie 24 Ω, a dla dwóch 4 Ω powstanie 8 Ω. To prosty wzór, ale warto pamiętać, że chodzi o impedancję nominalną, czyli wartość z tabliczki znamionowej. W realnym sygnale audio impedancja zmienia się wraz z częstotliwością, dlatego liczenie traktuję jako praktyczne przybliżenie, a nie laboratoryjną stałą.
| Układ | Obliczenie | Wynik | Co to oznacza w praktyce |
|---|---|---|---|
| 2 × 4 Ω | 4 + 4 | 8 Ω | łatwiejsze obciążenie dla wzmacniacza, ale zwykle mniej mocy |
| 2 × 8 Ω | 8 + 8 | 16 Ω | bardzo lekkie obciążenie, za to niższy poziom wyjściowy |
| 3 × 8 Ω | 8 + 8 + 8 | 24 Ω | układ do specjalnych zastosowań, nie do szukania maksymalnej głośności |
| 4 Ω + 8 Ω | 4 + 8 | 12 Ω | 8 Ω dostaje więcej mocy niż 4 Ω, więc układ nie gra równo |
Przy jednakowych przetwornikach moc rozkłada się w miarę równomiernie, ale przy różnych impedancjach już nie. W szeregu przez oba elementy płynie ten sam prąd, więc głośnik o większej impedancji otrzymuje większą część napięcia i zwykle więcej mocy. Jeśli planuję zestaw z dwóch różnych przetworników, nie zakładam, że „jakoś się wyrówna”. Po prostu przeliczam układ wcześniej. Jeśli mieszam różne głośniki, przyjmuję ostrożną zasadę: cały zestaw nie powinien być liczony wyżej niż około 2 x moc słabszego przetwornika. Przy czterech elementach bezpieczny punkt odniesienia rośnie, ale nadal nie planuję instalacji na bazie samego sumowania watów. Zanim podepniesz kable, zobacz jeszcze prostą procedurę, bo jeden błąd przy polaryzacji psuje cały efekt.

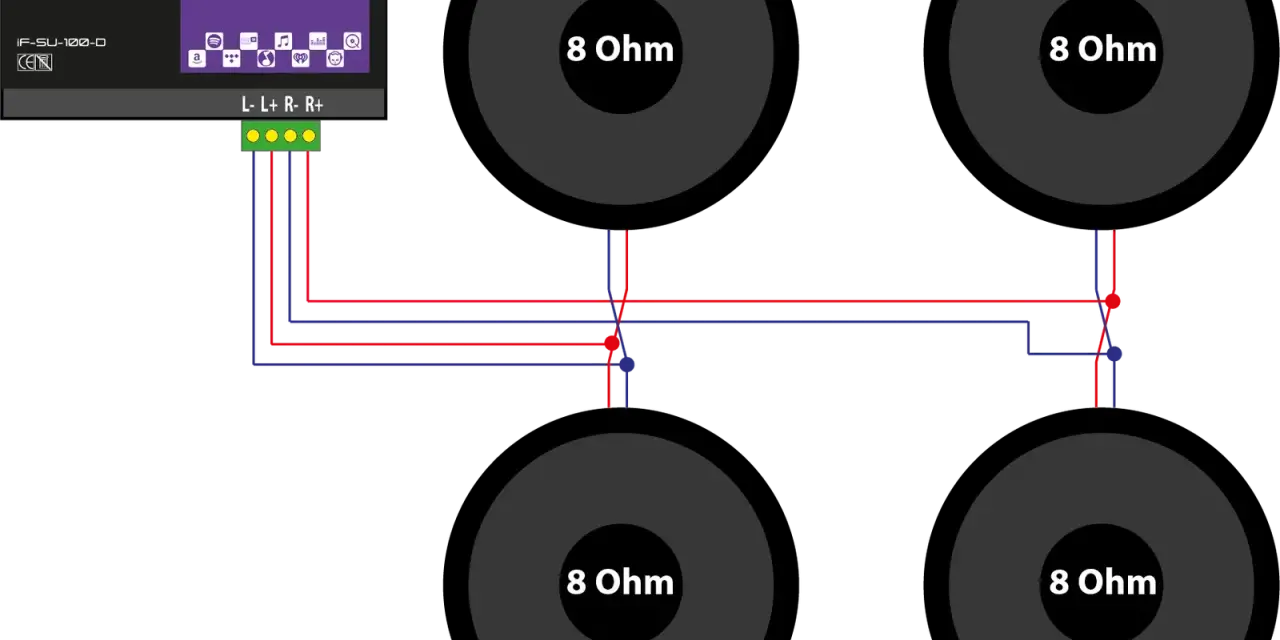

Jak podłączyć głośniki szeregowo krok po kroku
Tu nie ma magii, ale jest porządek. Najpierw wyłączam wzmacniacz i sprawdzam, czy pracuję na wyjściu głośnikowym, a nie liniowym. To ważne, bo do głośników podaje się sygnał ze wzmacniacza, nie z gniazda line out.
- Sprawdzam nominalną impedancję każdego głośnika i minimalne obciążenie wzmacniacza.
- Przygotowuję przewód głośnikowy o odpowiedniej długości, bez uszkodzeń izolacji.
- Łączę plus wzmacniacza z plusem pierwszego głośnika.
- Minus pierwszego głośnika łączę z plusem drugiego.
- Jeśli jest więcej przetworników, powtarzam ten sam schemat aż do ostatniego elementu.
- Minus ostatniego głośnika prowadzę z powrotem do minusa wzmacniacza.
- Na końcu robię cichy test i słucham, czy oba głośniki grają spójnie.
Najłatwiejszy do zapamiętania układ to po prostu łańcuch: plus do plusa pierwszego głośnika, potem minus do plusa następnego, aż do zamknięcia obwodu. Jeśli któryś przetwornik jest odwrócony, bas potrafi osłabnąć, a obraz stereo robi się mniej precyzyjny. Przy pasywnych paczkach scenicznych taki błąd od razu słychać, zwłaszcza na stopie i dole pasma. Po montażu zawsze idę jeszcze krok dalej i porównuję to z układem równoległym, bo różnica bywa większa, niż się wydaje.
Szeregowo i równolegle dają zupełnie inne skutki
W praktyce równoległe podłączenie jest częstsze, bo obniża impedancję i pozwala wycisnąć z końcówki więcej mocy, o ile wzmacniacz jest do tego przygotowany. Szeregowe łączenie wybieram wtedy, gdy chcę podnieść obciążenie albo dopasować je do konkretnego wyjścia. W większych obudowach spotyka się też układy mieszane, bo czysta seria albo czysta równoległość nie zawsze daje sensowną impedancję końcową.
| Cecha | Połączenie szeregowe | Połączenie równoległe | Co to znaczy w praktyce |
|---|---|---|---|
| Impedancja | rośnie | spada | w szeregu wzmacniacz ma lżej, w równoległym układzie pracuje ciężej |
| Moc oddawana przez wzmacniacz | zwykle maleje | zwykle rośnie | równoległe połączenie częściej daje wyższą głośność |
| Awaria jednego głośnika | może przerwać cały obwód | pozostałe głośniki zwykle grają dalej | seria jest bardziej wrażliwa na uszkodzenie |
| Rozdział mocy | zależy od impedancji każdego elementu | zależy od impedancji każdego elementu, ale odwrotnie niż w szeregu | przy różnych głośnikach łatwo o nierówną pracę |
| Typowe zastosowanie | dopasowanie obciążenia, wybrane konstrukcje DIY, część paczek gitarowych | nagłośnienie, wiele klasycznych paczek pasywnych | dobór zależy od wzmacniacza, nie od przyzwyczajenia |
W czterogłośnikowych paczkach często nie wybiera się już samej serii albo samej równoległości, tylko układ szeregowo-równoległy, żeby trafić w sensowną impedancję, na przykład 8 Ω lub 16 Ω. To pokazuje prostą prawdę z praktyki: liczy się nie teoria dla teorii, tylko to, jak końcówka mocy widzi cały zestaw. Kiedy masz już porównanie, najłatwiej wyłapać błędy, które psują efekt jeszcze przed pierwszym odsłuchem.
Najczęstsze błędy przy takim podłączeniu
- Mieszanie głośników o różnych impedancjach bez przeliczenia obciążenia.
- Ignorowanie minimalnej impedancji wzmacniacza, bo „na próbę powinno zagrać”.
- Odwrócenie polaryzacji jednego z przetworników.
- Użycie kabla sygnałowego zamiast przewodu głośnikowego.
- Założenie, że większa liczba głośników automatycznie da większą głośność.
- Podłączenie pasywnych kolumn do niewłaściwego wyjścia, na przykład liniowego lub słuchawkowego.
Najbardziej zdradliwe jest to, że część z tych błędów nie objawia się natychmiast. Zły kierunek jednego głośnika nie musi od razu uciszyć zestawu, ale odbiera mu spójność i bas. Za to zbyt niska impedancja potrafi przeciążyć końcówkę mocy bardzo szybko, szczególnie gdy ktoś od razu podkręca poziom. Dlatego przed pierwszym uruchomieniem robię krótką kontrolę techniczną zamiast liczyć na szczęście.
Co sprawdzam zanim puszczę dźwięk
Po złożeniu układu nie zaczynam od pełnej mocy. Najpierw sprawdzam, czy wszystkie połączenia są pewne, czy żaden zacisk nie dotyka obudowy i czy przewody mają poprawną polaryzację. Potem uruchamiam system na niskim poziomie i słucham, czy każdy głośnik pracuje równomiernie.
- Wzmacniacz ma zapas względem sumarycznej impedancji zestawu.
- Każdy głośnik ma tę samą lub bardzo zbliżoną impedancję nominalną.
- Nie ma trzasków, zaników ani nadmiernego grzania się końcówki mocy.
- Po kilku minutach testu słychać spójny środek pasma i nie ma wyraźnego „pływania” basu.
- Jeśli zestaw ma iść na event, przygotowuję plan awaryjny, bo w szeregu jeden uszkodzony element potrafi zatrzymać wszystko.
Jeżeli wzmacniacz zaczyna się nadmiernie nagrzewać, wchodzi w zabezpieczenie albo dźwięk robi się twardy i zniekształcony, nie szukam winy w korektorze. Zwykle problem leży w obciążeniu albo w samym połączeniu. Taka kontrola przed występem oszczędza więcej czasu niż późniejsze poprawki w biegu. Zostaje jeszcze jedna rzecz, która w systemach DJ-owskich i scenicznych decyduje o tym, czy ten układ naprawdę pomaga.
Co z tego wynika w realnych systemach DJ-owskich i scenicznych
W instalacjach eventowych patrzę przede wszystkim na stabilność, a dopiero potem na samą liczbę głośników. Szeregowy układ ma sens wtedy, gdy świadomie podnosisz impedancję, bo tak wymaga wzmacniacz albo tak układa się cały pasywny system. Nie wybieram go po to, żeby „było więcej kolumn”, tylko po to, żeby sprzęt pracował w bezpiecznym zakresie i bez strat wynikających z przypadkowego doboru obciążenia.
Gdy buduję zestaw do grania imprez, najważniejsze są trzy decyzje: pasywne czy aktywne, jaka jest minimalna impedancja końcówki mocy i czy głośniki są naprawdę do siebie dopasowane. W praktyce to właśnie te trzy rzeczy mają większy wpływ na rezultat niż samo hasło o szeregu czy równoległości. Gdy trzymasz się tych zasad, układ gra przewidywalnie, jest prostszy w serwisie i mniej podatny na błędy podczas szybkiego montażu.
Najlepiej działa prosta zasada robocza: najpierw sprawdzam wzmacniacz, potem głośniki, a dopiero na końcu sposób łączenia. Taka kolejność ogranicza przypadkowe przeciążenia i pozwala dobrać konfigurację, która naprawdę pasuje do konkretnego zastosowania, zamiast tylko wyglądać poprawnie na papierze.
