W praktyce schemat kabla RCA sprowadza się do jednej prostej zasady: środek prowadzi sygnał, a zewnętrzna część pełni rolę masy i ekranu. To wystarczy, żeby poprawnie podłączyć sprzęt audio, zbudować własny przewód albo szybko znaleźć przyczynę brumu, zaniku jednego kanału czy pomyłki w kolorach. Poniżej rozkładam temat na konkretne elementy, bez technicznego nadmiaru, ale z detalami, które naprawdę pomagają przy pracy z odtwarzaczami, mikserami i gramofonami.
Najważniejsze elementy, które trzeba rozumieć od razu
- RCA to połączenie niesymetryczne - sygnał idzie jedną żyłą, a ekran wraca jako masa.
- Wtyk ma dwa kluczowe punkty - pin środkowy to sygnał, a tuleja zewnętrzna to masa i ekran.
- Kolory pomagają, ale nie zastępują logiki - czerwony zwykle oznacza prawy kanał, biały lub czarny lewy, a żółty obraz composite.
- Przy audio liniowym liczy się ekranowanie - im lepszy oplot i solidniejsze wtyki, tym mniejsze ryzyko zakłóceń.
- Gramofon bywa wyjątkiem - często potrzebuje osobnego przewodu masy, bo same dwa RCA nie zawsze wystarczą.
- Do obrazu i cyfrowego audio lepiej trzymać się 75 Ω - przy analogowym audio ważniejsze są jakość wykonania i długość połączenia.
Jak czytać schemat kabla RCA
Jeśli patrzę na prosty schemat kabla RCA, widzę dwa tory: żyłę środkową i ekran. Żyła środkowa niesie sygnał audio albo wideo, a oplot lub folia wokół niej wracają jako masa. W samym złączu pin środkowy styka się z gniazdem sygnałowym, a zewnętrzna tuleja z obwodem masy. To właśnie dlatego RCA jest tak wygodne, ale też bardziej podatne na zakłócenia niż połączenia symetryczne.
| Element | Rola | Co warto zapamiętać |
|---|---|---|
| Pin środkowy | Przenosi sygnał | Tu podłącza się żyłę wewnętrzną kabla |
| Tuleja zewnętrzna | Masa i ekran | Tu trafia oplot lub ekran przewodu |
| Izolator | Oddziela oba styki | Jeśli się przegrzeje przy lutowaniu, łatwo zrobić zwarcie |
| Kabel koncentryczny | Prowadzi sygnał i ekran | W audio pomaga utrzymać porządną ochronę przed brumem |

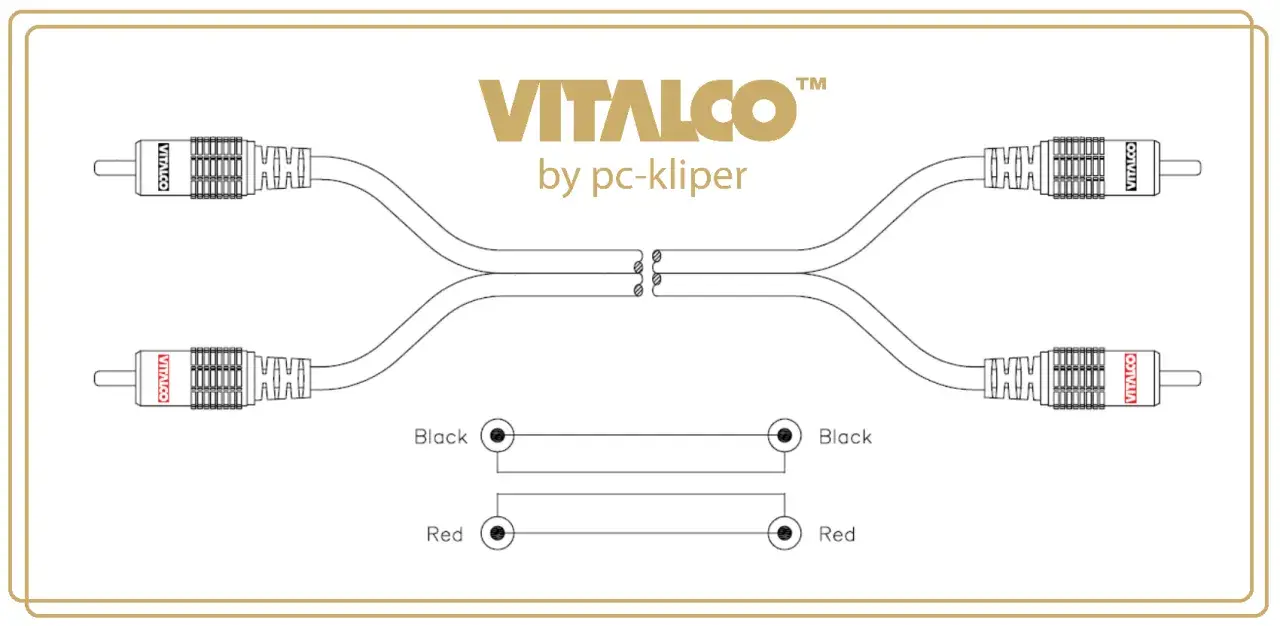

żyła środkowa ───────────> pin środkowy ekran / oplot ───────────> tuleja zewnętrzna / masa
W praktyce trzeba jeszcze rozróżnić dwa przypadki. W stereo zwykle masz dwa osobne tory RCA, czyli lewy i prawy kanał. W sygnale mono jeden przewód wystarcza, ale zasada połączenia pozostaje identyczna. Gdy to już jest jasne, można przejść od teorii do własnego montażu przewodu.
Jak zrobić przewód RCA krok po kroku
Sam kabel nie jest skomplikowany, ale przy RCA liczy się porządek. Najczęstsze błędy robi się nie na etapie lutowania, tylko podczas zdejmowania izolacji i układania ekranu. Jeśli przewód ma pracować w torze audio lub przy gramofonie, wolę zrobić go spokojnie i sprawdzić miernikiem niż liczyć na to, że „jakoś zaskoczy”.
- Dobierz kabel o sensownej średnicy i dobierz wtyki do jego grubości, żeby odciążenie mechaniczne trzymało przewód pewnie.
- Zdejmij zewnętrzną koszulkę na tyle, by odsłonić ekran i żyłę środkową, ale nie uszkodzić izolacji wewnętrznej.
- Oplot odwiń i skręć w jedną wiązkę; jeśli producent przewidział folię ekranującą, obchodź się z nią ostrożnie, bo łatwo ją przerwać.
- Odetnij żyłę środkową na taką długość, by po lutowaniu nie wystawała przesadnie poza punkt mocowania.
- Przylutuj żyłę środkową do pinu sygnałowego, a ekran do zewnętrznego styku lub obudowy wtyku.
- Załóż odciążenie kabla i skręć obudowę, zanim coś rozlutujesz przez przypadkowe szarpnięcie.
- Sprawdź miernikiem ciągłość: środek do środka, ekran do ekranu, bez zwarcia między nimi.
Tu mała uwaga praktyczna: jeśli lutujesz wtyki z cienkim izolatorem, nie grzej ich zbyt długo. Widziałem wiele przewodów, które wyglądały dobrze z zewnątrz, ale po rozgrzaniu pin zaczął pływać w plastiku i po kilku podłączeniach pojawiały się trzaski. Po poprawnym montażu możesz przejść do kolorów i typowych zastosowań, bo to one najczęściej porządkują cały tor audio.
Kolory i zastosowania, które spotkasz najczęściej
Kolory RCA są w praktyce bardzo pomocne, ale nie są absolutnie święte. Czerwony zwykle oznacza prawy kanał, biały albo czarny lewy, a żółty kojarzy się z composite video. W sprzęcie DJ-skim i domowym audio te oznaczenia ratują czas, zwłaszcza gdy na tylnym panelu jest kilka podobnych gniazd i łatwo pomylić wejście z wyjściem.
| Kolor | Najczęstsza rola | Gdzie to widzę najczęściej |
|---|---|---|
| Czerwony | Prawy kanał audio | Odtwarzacze, miksery, wzmacniacze, subwoofery aktywne |
| Biały / czarny | Lewy kanał audio lub mono | Zestawy stereo, starszy sprzęt hi-fi, adaptery |
| Żółty | Composite video | Starsze telewizory, konsole, rejestratory, kamery |
| Pomarańczowy | Sygnał cyfrowy S/PDIF | DAC, amplitunery, interfejsy i źródła cyfrowe |
W torach audio najważniejsze nie jest jednak samo oznaczenie koloru, tylko to, czy dany kabel ma właściwe zastosowanie. Do analogowego stereo wystarczy dobrze wykonany przewód niesymetryczny, ale do obrazu composite i cyfrowego S/PDIF lepiej trzymać się kabla koncentrycznego 75 Ω. W studiu lub na zapleczu DJ-skim ta różnica naprawdę ma znaczenie, bo na krótkim odcinku usłyszysz głównie jakość wtyków, a na dłuższym zacznie się liczyć także odporność na zakłócenia. To prowadzi wprost do jednego z najczęstszych wyjątków, czyli gramofonu.
Gramofon i przewód masy, czyli pułapka, o której łatwo zapomnieć
Gramofon z wyjściem RCA to nie to samo co zwykłe źródło liniowe. Bardzo często oprócz dwóch wtyków dochodzi cienki przewód masy, który trzeba podłączyć do zacisku uziemienia w mikserze albo przedwzmacniaczu phono. Ten dodatkowy kabel nie jest ozdobą. Jego zadaniem jest ograniczenie brumu, który przy dużym wzmocnieniu wejścia phono potrafi być naprawdę uciążliwy.
W praktyce robię tak: jeśli gramofon gra przez wejście phono, sprawdzam najpierw, czy przewód masy jest podłączony. Jeśli nadal słychać buczenie, patrzę na kolejność: gramofon, przedwzmacniacz, mikser, zasilanie. Często problem nie leży w samym kablu, tylko w pętli masy albo w tym, że ktoś podłączył gramofon do wejścia line zamiast phono. To drobny błąd, ale potrafi całkowicie zniekształcić odbiór.
- Wejście phono ma inne wzmocnienie i korekcję niż line.
- Oddzielny przewód masy zwykle zmniejsza brum, ale nie naprawi uszkodzonego ekranu.
- Jeśli kanały grają nierówno, sprawdzam najpierw wtyki, potem przewód masy, a dopiero później samo źródło.
Gdy gramofon działa bez szumu i brumu, można skupić się na diagnozowaniu typowych usterek w klasycznych kablach RCA, bo to właśnie one najczęściej psują odsłuch w domowym i mobilnym systemie.
Najczęstsze błędy i jak je szybko zdiagnozować
Przy RCA awarie zwykle są proste, tylko ich objawy potrafią wyglądać groźnie. Na szczęście da się je rozpoznać po kilku sygnałach. Brum, trzaski, cisza w jednym kanale albo słaby kontakt po poruszeniu wtykiem to najczęstsze scenariusze, które widzę przy naprawach i testach sprzętu audio.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić od razu |
|---|---|---|
| Buczenie lub brum | Uszkodzony ekran, luźny wtyk, pętla masy | Kontakt tulei z gniazdem, przewód masy gramofonu, odległość od zasilaczy |
| Jeden kanał milczy | Przerwany pin środkowy albo zimny lut | Ciągłość żyły środkowej na mierniku, stan lutów w obu wtykach |
| Trzaski przy poruszaniu kablem | Poluzowana wtyczka lub utleniony styk | Dociśnięcie wtyku, czyszczenie styków, wymiana zużytego konektora |
| Słaby obraz composite | Zły kabel lub zbyt duża długość | Użycie kabla 75 Ω i ograniczenie zbędnych przejściówek |
Największy błąd początkujących polega na tym, że od razu winą obarcza się źródło albo mikser. Ja najpierw testuję sam przewód, potem wtyki, a dopiero później całe urządzenie. To oszczędza czas, bo RCA zwykle psuje się w miejscach mechanicznie obciążonych: przy końcówkach, za szafą rackową albo tam, gdzie kabel jest zbyt mocno zgięty. Z tego powodu warto też porównać RCA z innymi złączami, jeśli budujesz tor, który ma działać bez kaprysów.
Gdzie RCA ma sens, a kiedy lepiej wybrać inne złącze
RCA nadal ma mocną pozycję, szczególnie w sprzęcie hi-fi, odtwarzaczach, gramofonach i części urządzeń DJ. Jest tanie, popularne i łatwe w serwisie. Ma jednak jedną wyraźną wadę: jako połączenie niesymetryczne gorzej znosi długie odcinki i środowisko pełne zakłóceń. W instalacji domowej to zwykle nie problem. Na scenie lub w racku zasilanym obok LED-ów, zasilaczy i sterowników DMX zaczyna być już bardziej widoczny.
| Złącze | Plusy | Minusy | Kiedy wybieram je najchętniej |
|---|---|---|---|
| RCA | Proste, tanie, powszechne | Niesymetryczne, mniej odporne na zakłócenia | Odtwarzacze, gramofony, krótkie połączenia audio |
| TRS / jack 6,3 mm | Może być symetryczne | Wymaga zgodnego sprzętu | Połączenia liniowe w studyjnym i live audio |
| XLR | Najlepsza odporność na zakłócenia | Większe, mniej uniwersalne w hi-fi | Dłuższe odcinki, scena, miksery, aktywne monitory |
Jeśli miałbym zamknąć temat jednym praktycznym zdaniem, powiedziałbym tak: RCA zostawiam tam, gdzie ma być szybko, prosto i krótko, a do trudniejszych warunków przenoszę sygnał na złącza symetryczne. Dzięki temu tor gra czyściej, a kłopot z brumem i trzaskami spada od razu na poziom bardziej kontrolowalny. To najlepszy punkt wyjścia przed podłączaniem kolejnego urządzenia w całym systemie.
Co warto sprawdzić, zanim podepniesz kolejny element toru audio
W praktyce dobrze zrobiony przewód RCA to tylko połowa sukcesu. Druga połowa to poprawne wpięcie go w tor, zgodność wejść i wyjść oraz sensowna długość odcinka. Zawsze sprawdzam, czy sygnał ma iść z wyjścia do wejścia, czy przypadkiem nie podpinam odtwarzacza do niewłaściwego trybu pracy. Przy sprzęcie DJ-skim i domowym audio te pomyłki zdarzają się częściej, niż większość osób chce przyznać.
Jeśli kabel ma pracować blisko zasilaczy, listw, rejestratorów, interfejsów albo lamp LED, trzymam go możliwie krótko i nie robię zbędnych przejściówek. Przy własnym montażu dokładam opis kanałów, bo po kilku tygodniach czerwony i biały w ciemnym racku potrafią wyglądać identycznie. Taki drobiazg oszczędza nerwy bardziej niż kolejna godzina szukania „dlaczego lewy kanał zniknął”.
Najkrócej: schemat kabla RCA jest prosty, ale jego praktyczne użycie wymaga dyscypliny. Jeśli pilnujesz środka, ekranu, przewodu masy przy gramofonie i sensownej długości połączenia, taki tor audio działa przewidywalnie i bez niepotrzebnych problemów.
