W praktyce wejście audio, często opisane na sprzęcie jako audio in, decyduje o tym, czy sygnał z mikrofonu, odtwarzacza, kontrolera albo instrumentu trafi do systemu czysto i bez przesteru. To jeden z tych elementów, które rzadko widać, ale błędne podłączenie słychać od razu. Poniżej pokazuję, jak działa ten tor, czym różni się wejście mikrofonowe, liniowe i instrumentalne oraz jak ustawić je tak, żeby set, próba lub nagranie nie zaczynały się od walki z poziomem.
Najważniejsze rzeczy o wejściu audio, które warto mieć pod ręką
- Wejście mikrofonowe przyjmuje bardzo słaby sygnał, a liniowe sygnał dużo mocniejszy.
- Line level to zwykle około 1 V; w sprzęcie konsumenckim spotkasz -10 dBV, a w profesjonalnym +4 dBu.
- Podłączenie mocnego źródła do wejścia mic niemal zawsze kończy się przesterem, a mikrofonu do line in - zbyt cichym sygnałem.
- W DJ-ce line in służy najczęściej do odtwarzaczy, laptopów, syntezatorów i wyjść z interfejsów.
- Najpierw dopasowuję źródło do wejścia, dopiero potem kręcę gainem, bo samo podbicie poziomu nie naprawia złego toru.
- Jeśli sprzęt ma tylko jedno wejście, często potrzebujesz DI-boxa, tłumika albo odpowiedniego kabla, a nie mocniejszego ustawienia.
Co właściwie robi wejście audio
To nie jest zwykłe gniazdo, tylko punkt, w którym sprzęt oczekuje konkretnego rodzaju sygnału. Jedno wejście zbiera bardzo słaby sygnał z mikrofonu, inne przyjmuje już sygnał liniowy z odtwarzacza, miksera albo syntezatora, a jeszcze inne obsługuje instrument o wyższej impedancji. Jeśli pomylisz te poziomy, problem nie zniknie sam, nawet gdy wtyczka pasuje mechanicznie.
Ja patrzę na to tak: wejście ma być początkiem poprawnego toru sygnałowego. Jeśli na wejściu zrobisz błąd, potem próbujesz go nadrabiać gainem, korekcją albo kompresją, a to zwykle kończy się głośniejszym szumem albo twardszym przesterem. Gdy rozumiesz już, czym jest tor wejściowy, łatwo przejść do najważniejszego rozróżnienia: jaki sygnał naprawdę podajesz na dane gniazdo.

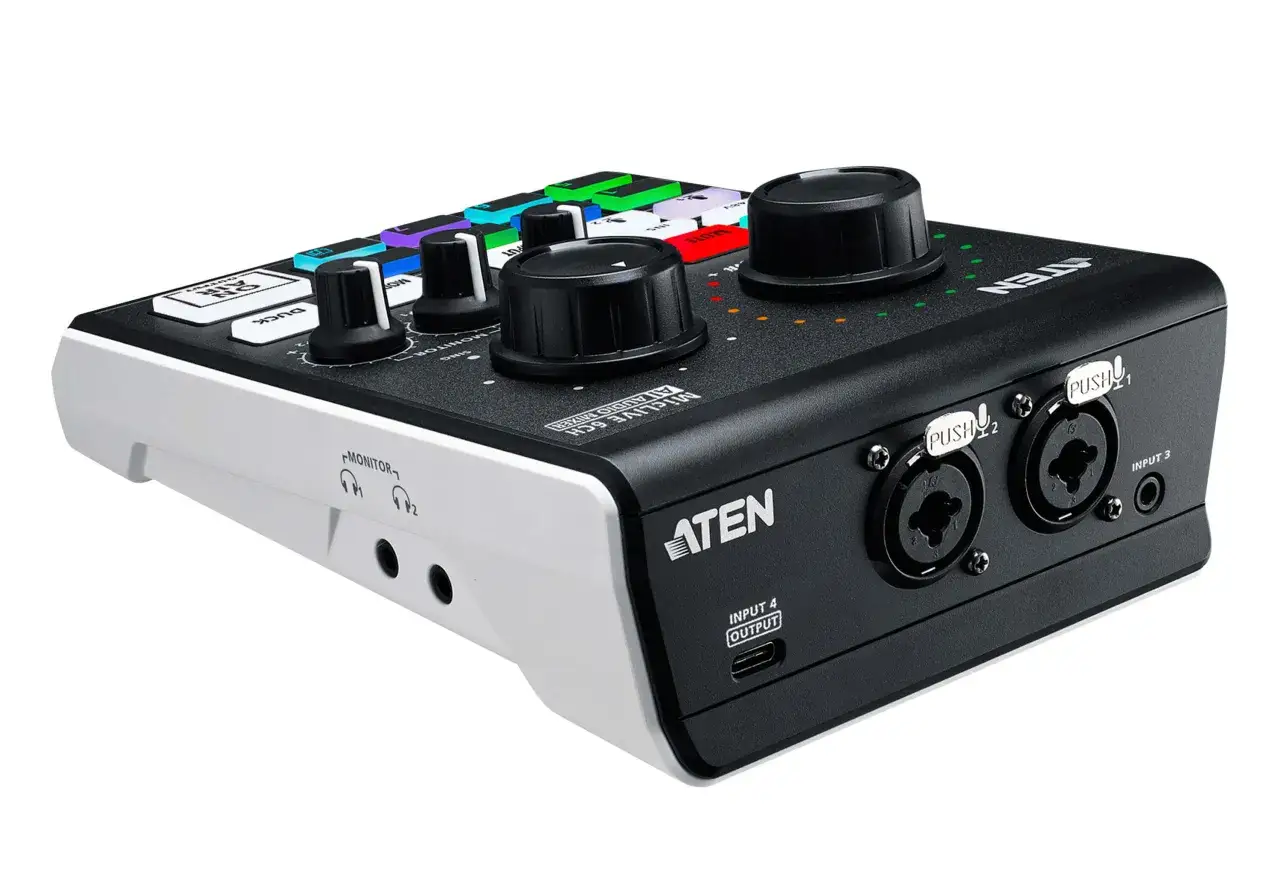

Jak odróżnić wejście mikrofonowe, liniowe i instrumentalne
W praktyce rozróżniam je po poziomie sygnału, a dopiero potem po złączu. To ważne, bo sama wtyczka nie mówi jeszcze, czy sygnał jest właściwy. Mikrofon daje sygnał bardzo słaby, line in oczekuje sygnału dużo mocniejszego, a wejście instrumentalne jest projektowane pod gitarę lub bas i często pracuje z wysoką impedancją, czyli inaczej „widzi” źródło.
| Typ wejścia | Jakiego sygnału oczekuje | Typowe źródła | Na co uważać |
|---|---|---|---|
| Mic in | Bardzo niski poziom mikrofonowy | Mikrofon dynamiczny, pojemnościowy | Potrzebuje preampu, czasem phantom 48 V |
| Line in | Poziom liniowy, zwykle około 1 V; w sprzęcie konsumenckim -10 dBV, a w pro +4 dBu | Odtwarzacz, kontroler, syntezator, wyjście z miksera lub interfejsu | Za mocny sygnał szybko przesteruje tor mic |
| Instrument in / Hi-Z | Sygnał z gitary lub basu, wyższa impedancja | Gitara elektryczna, bas, czasem aktywne pickupy | Bez tego wejścia dźwięk bywa za słaby i matowy |
| Phono in | Specjalny sygnał z wkładki gramofonowej | Gramofon | Wymaga korekcji RIAA, nie mylić z line in |
Najważniejsza liczba, którą warto zapamiętać, jest prosta: sygnał liniowy bywa około 1000 razy mocniejszy od mikrofonowego. Dlatego mikrofon podłączony do line in brzmi cicho i wymagałby niezdrowego podbijania, a sygnał liniowy wpuszczony w wejście mic potrafi od razu przesterować cały tor. Na tym etapie nie chodzi już o lepszy kabel, tylko o właściwe dopasowanie poziomu.
Kiedy mam już jasność, jakie wejście mam przed sobą, przechodzę do ustawienia poziomu i zapasu. To właśnie tam większość błędów wychodzi na jaw.
Jak ustawić poziom, żeby sygnał był czysty
Tu zaczyna się gain staging, czyli ustawianie kolejnych poziomów w torze tak, by nic nie było ani za cicho, ani za gorąco. Gain to wstępne wzmocnienie wejścia, headroom to zapas przed przesterem, a clipping to obcięcie szczytów sygnału, które słychać jak twarde zniekształcenie. Ja zwykle zaczynam od niskiego gainu, puszczam najgłośniejszy fragment materiału i dopiero wtedy podnoszę poziom do momentu, w którym miernik pracuje stabilnie, ale nie dobija do czerwonego pola.
W torze cyfrowym lubię zostawiać kilka decybeli zapasu, zwykle około 6–12 dB, bo to bezpieczniejsza pozycja niż jazda na styk. Przy sygnale analogowym logika jest podobna: lepiej mieć czytelny, mocny poziom niż maksymalny, który zaczyna brzmieć szorstko. Jeśli źródło jest za słabe, nie próbuję nadrabiać wszystkiego samym gainem, tylko sprawdzam, czy potrzebny jest przedwzmacniacz, DI-box albo po prostu lepsze wejście.
To właśnie ten moment najczęściej decyduje, czy mikser pracuje spokojnie, czy zaczyna się walka z clippingiem. Kiedy poziom jest już opanowany, można spojrzeć na konkretne scenariusze z DJ-ki i sceny, bo tam teoria spotyka się z praktyką.
Gdzie to ma największe znaczenie w DJ-ce i realizacji
W DJ-ce wejście liniowe obsługuje najczęściej odtwarzacz, laptop, syntezator albo wyjście z interfejsu. To jest naturalne środowisko dla sygnału, który już pracuje na poziomie line level. Z kolei mikrofon prowadzi się do wejścia mic, najlepiej z dobranym preampem i ewentualnym zasilaniem phantom 48 V, jeśli pracujesz z mikrofonem pojemnościowym. Właśnie tutaj różnice między sprzętem domowym a scenicznym robią się naprawdę odczuwalne.
Gramofon to osobny przypadek, o którym wielu początkujących zapomina. Wkładka gramofonowa nie daje zwykłego sygnału liniowego, więc potrzebuje wejścia phono albo zewnętrznego przedwzmacniacza RIAA. Jeśli podepniesz gramofon bez tego etapu, dźwięk będzie bardzo cichy i pozbawiony właściwej charakterystyki. To jeden z tych błędów, które od razu zdradzają brak doświadczenia przy stanowisku.
- Odtwarzacz, kontroler, laptop - zwykle do line in, bo wyjście jest już na poziomie liniowym.
- Mikrofon wokalowy - do mic in, z kontrolą gainu i ewentualnym phantomem.
- Syntezator, sampler, interfejs - najczęściej do line in, często stereo.
- Gramofon - do phono lub przez preamp, nie bezpośrednio do line in.
- Gitara lub bas - do instrument input albo przez DI-box, jeśli wejście nie ma trybu Hi-Z.
W dobrze zrobionym setupie chodzi nie o to, żeby wszystko dało się wpiąć w jedno gniazdo, tylko o to, żeby każde źródło trafiło tam, gdzie jego poziom ma sens. W praktyce to właśnie wtedy wychodzi, czy setup jest logiczny, czy tylko przypadkowo działa.
Najczęstsze błędy przy podłączaniu sygnału
Tu najczęściej widzę te same potknięcia, i większość z nich da się złapać zanim wyjdzie na salę. Problem nie polega na tym, że ktoś ma zły sprzęt, tylko że sprzęt jest podłączony niezgodnie z jego poziomem pracy.
- Wpięcie line level do wejścia mic - sygnał robi się za mocny i pojawia się przester.
- Wpięcie mikrofonu do line in - dźwięk jest za cichy, a podbijanie wzmacnia też szum.
- Pomylenie phono z line - w przypadku gramofonu dźwięk znika albo brzmi płasko.
- Zakładanie, że pasująca wtyczka oznacza zgodność - mechanika złącza nie gwarantuje zgodności poziomu.
- Zbyt długi, niesymetryczny tor - przy większej odległości łatwiej o przydźwięk i zakłócenia.
- Kręcenie samym gainem zamiast poprawienia źródła - w efekcie rośnie szum, a nie jakość.
Ja zawsze sprawdzam jeszcze jedną rzecz: czy wejście ma przełącznik mic/line, pad albo dedykowany tryb instrument. Taki detal potrafi uratować próbę, bo pozwala szybko dopasować tor do źródła bez improwizowania na kablach. Na koniec zostaje już tylko sprawdzenie, czy sprzęt daje ci odpowiedni margines bezpieczeństwa przed pierwszym utworem.
Co sprawdzam w sprzęcie przed zakupem albo przed próbą
Jeśli mam kupić mikser, interfejs albo recorder do pracy z sygnałem audio, patrzę przede wszystkim na praktykę, nie na samą specyfikację. Liczy się liczba wejść, ich typ i to, czy urządzenie pozwala wygodnie obsłużyć realne źródła, z którymi pracujesz na co dzień.
- Liczba wejść - czy starczy ich na mikrofony, odtwarzacze i ewentualny zapas.
- Rodzaj złączy - XLR, jack 6,3 mm, mini jack 3,5 mm albo combo XLR/TRS.
- Przełączanie mic/line - bez tego łatwo utknąć z jednym trybem pracy.
- Pad - tłumik wejściowy, przydatny przy bardzo mocnych źródłach.
- Phantom 48 V - konieczny dla wielu mikrofonów pojemnościowych.
- Wejście phono - obowiązkowe, jeśli chcesz pracować z gramofonem bez zewnętrznego preampu.
- Mono i stereo - ważne, gdy podajesz sygnał z laptopa, syntezatora albo odtwarzacza.
- Mierniki i monitoring - bez nich trudniej szybko wyłapać clipping i za niski poziom.
- Stabilność sterowników - w interfejsie komputerowym to często ważniejsze niż marketingowa nazwa modelu.
Warto też sprawdzić, czy wejścia mają czytelne opisy na panelu, bo podczas eventu nie ma czasu na zgadywanie. Dla mnie różnica między sprzętem dobrym na papierze a sprzętem naprawdę użytecznym zwykle wychodzi właśnie tutaj: w prostym dostępie do właściwego wejścia i w możliwości szybkiej korekty poziomu. To właśnie ten margines decyduje, czy masz kontrolę nad setem od pierwszego utworu.
Wejście, które działa bez walki, oszczędza cały set
Najlepsza zasada jest prosta: najpierw dopasuj źródło do wejścia, potem ustaw gain, a dopiero na końcu poprawiaj barwę i dynamikę. W praktyce oznacza to, że mikrofon trafia do mic in, sygnał z odtwarzacza lub kontrolera do line in, gramofon do phono, a instrument do wejścia, które faktycznie przyjmuje jego poziom. Gdy trzymasz się tej kolejności, cały tor pracuje spokojniej, a Ty masz mniej niespodzianek przy miksie, nagraniu i na scenie.
Jeśli mam zostawić jedną rzecz na koniec, to właśnie tę: dobry dźwięk zaczyna się na wejściu. Reszta to już tylko konsekwencja tego, czy sygnał od pierwszej sekundy trafia tam, gdzie powinien.
