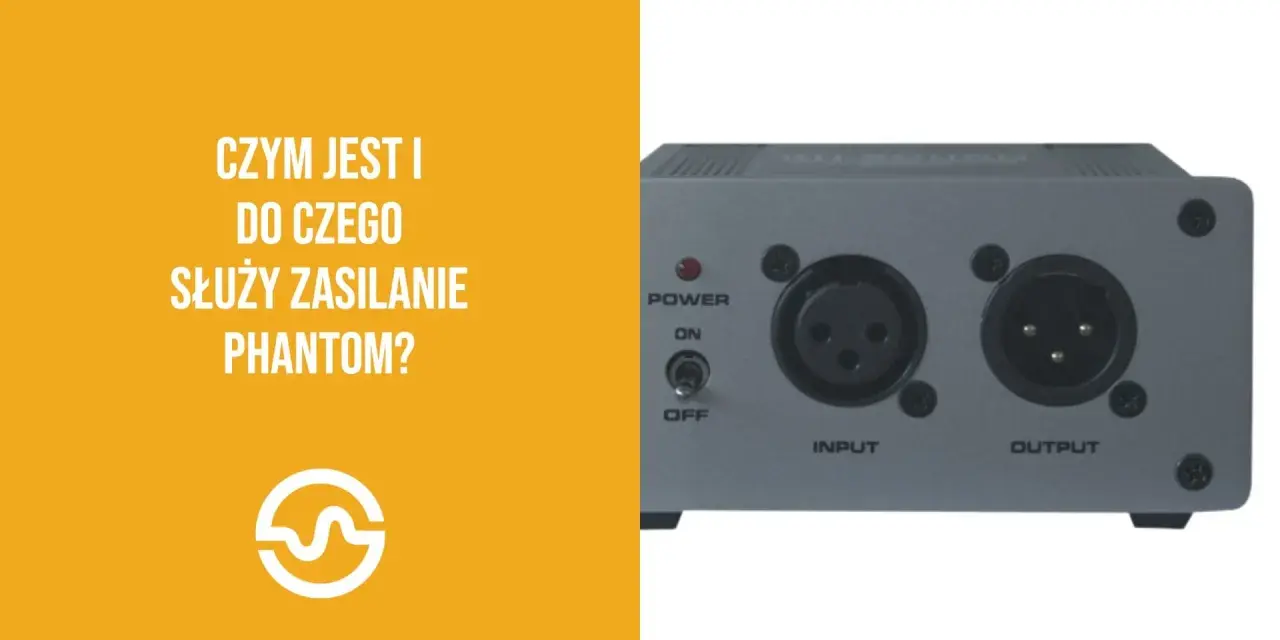

Zasilanie fantomowe to jeden z tych elementów toru audio, które są niewidoczne do momentu, aż czegoś zacznie brakować: sygnału, headroomu albo stabilności pracy mikrofonu. W świecie audio funkcjonuje też angielskie określenie phantom power, ale w praktyce chodzi o to samo: napięcie stałe podawane po kablu XLR do urządzeń z aktywną elektroniką. W tym tekście pokazuję, kiedy jest potrzebne, jak działa, które mikrofony go wymagają i jak uniknąć błędów, które najczęściej wychodzą dopiero podczas próby lub koncertu.
Najważniejsze informacje w skrócie
- Najczęściej spotkasz 48 V, podawane przez wejście XLR w mikserze, interfejsie lub stageboksie.
- Mikrofony pojemnościowe i część aktywnych konstrukcji bez tego napięcia nie ruszy albo będzie pracować gorzej.
- Zdecydowana większość współczesnych dynamicznych mikrofonów XLR znosi włączone zasilanie, ale z wstęgowymi nie warto zgadywać.
- Najbezpieczniej włączać je po podłączeniu toru i wyłączać przed wypięciem przewodu.
- Jeśli mikrofon działa cicho albo zniekształca, problem bywa w kablu, adapterze, za słabym zasilaniu albo w niezgodnym wejściu.
Czym jest zasilanie fantomowe i kiedy naprawdę go potrzebujesz
W praktyce chodzi o napięcie stałe podawane na linię mikrofonową, najczęściej w standardzie 48 V. Taki sposób zasilania pozwala zasilić aktywną elektronikę w mikrofonie bez osobnego zasilacza przy samym kapsule, co w realizacji scenicznej i studyjnej jest po prostu wygodne. Ja patrzę na to bardzo pragmatycznie: jeśli mikrofon ma własny układ elektroniczny, to często potrzebuje właśnie tego napięcia, a jeśli jest klasyczną konstrukcją dynamiczną, zwykle obejdzie się bez niego.
Warto od razu rozdzielić dwie rzeczy. Sam fakt, że urządzenie ma złącze XLR, nie oznacza jeszcze, że potrzebuje zasilania fantomowego. Z kolei nie każdy mikrofon, który działa „na kablu”, jest pasywny. Pojemnościowe mikrofony wokalne, część mikrofonów instrumentalnych, aktywne wstęgowe konstrukcje, niektóre lavalierowe systemy oraz aktywne akcesoria, jak DI boxy czy in-line boostery, mogą korzystać z tego samego toru zasilania. Jeśli zrobisz tu założenie „na oko”, zwykle kończy się to niepotrzebnym szukaniem usterki na końcu łańcucha, zamiast na początku.Najkrócej: to nie jest „bonusowy przełącznik”, tylko warunek pracy dla części sprzętu. I właśnie dlatego w live i w studio trzeba wiedzieć, co dokładnie zasila wejście, a co tylko przechodzi przez nie jako zwykły sygnał. To prowadzi do pytania, jak to napięcie w ogóle trafia do mikrofonu i czemu nie słychać go w samym audio.
Jak działa to napięcie na kablu XLR

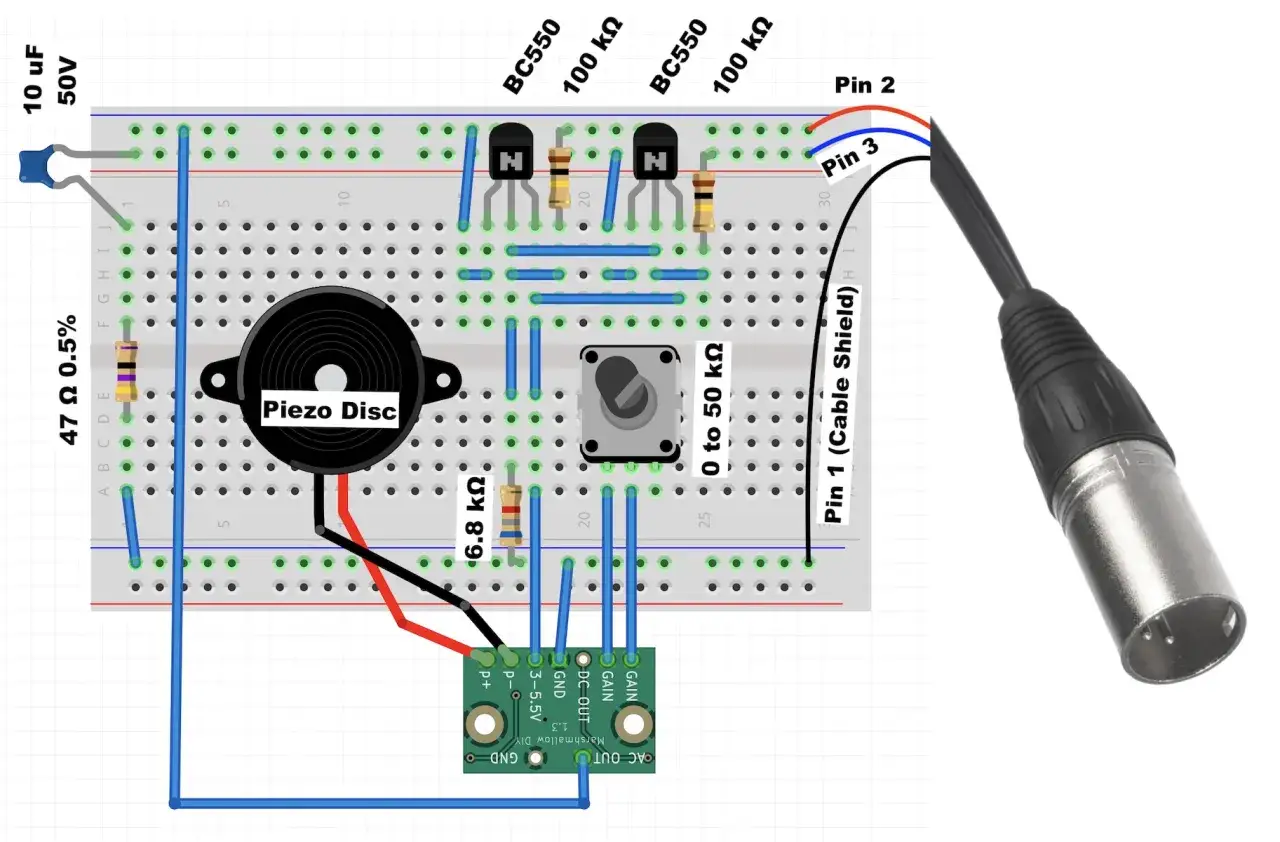

Sekret polega na tym, że zasilanie jest podawane symetrycznie na oba przewody sygnałowe, czyli na piny 2 i 3 złącza XLR, względem pinu 1 jako masy. Dzięki temu układ wejściowy widzi głównie różnicę między sygnałami audio, a nie samo napięcie stałe. Właśnie dlatego mówi się o rozwiązaniu „niewidocznym” dla toru, który nie potrzebuje zasilania. Dobrze zbalansowane wejście traktuje to napięcie jako coś, co zostaje odfiltrowane, a nie jako część użytecznego sygnału.
W praktyce ważne są trzy rzeczy: standard napięcia, jakość balansu i poprawne okablowanie. Najczęściej spotkasz 48 V, ale niektóre urządzenia i mikrofony potrafią pracować też przy niższym napięciu, na przykład 12 V lub 24 V. Problem w tym, że niższe zasilanie nie zawsze oznacza całkowity brak działania. Czasem mikrofon jeszcze gra, ale traci zapas dynamiki, szybciej się przesterowuje albo pracuje mniej stabilnie. To właśnie ten typ usterki bywa zdradliwy, bo na pierwsze odsłuchanie „coś jest”, tylko nie to, co powinno.
W dobrze zaprojektowanym torze audio całość sprowadza się do prostego układu: urządzenie wysyła napięcie, mikrofon je pobiera, a sygnał wraca tym samym przewodem. Jeżeli jednak wejście jest niezbalansowane, kabel jest źle zrobiony albo przejściówka zwiera jedną żyłę do masy, sytuacja robi się znacznie mniej przewidywalna. Dlatego dalej rozbijam temat na konkretne typy sprzętu, bo właśnie tam najczęściej zaczynają się nieporozumienia.
Które mikrofony i akcesoria korzystają z tego rozwiązania
Najlepiej myśleć o tym nie jako o jednej kategorii mikrofonów, ale jako o całym zestawie urządzeń, które mogą wymagać aktywnego zasilania. To pomaga uniknąć błędu „pojemnościowy tak, dynamiczny nie, koniec tematu”, bo w realnych setupach granice są trochę bardziej miękkie. Poniżej pokazuję to w prostym zestawieniu.
| Typ sprzętu | Czy zwykle potrzebuje zasilania | Co warto wiedzieć |
|---|---|---|
| Mikrofon pojemnościowy | Tak | To najczęstszy przypadek. Bez aktywnego zasilania mikrofon może milczeć albo pracować bardzo słabo. |
| Dynamiczny mikrofon XLR | Zazwyczaj nie | Współczesne konstrukcje zwykle znoszą włączone zasilanie, ale nie traktuję tego jako zachęty do przypadkowego przepinania na żywo. |
| Mikrofon wstęgowy pasywny | Raczej nie | Tu ostrożność jest obowiązkowa. Przed podłączeniem sprawdzam instrukcję i stan okablowania, a przy wpinaniu wyłączam zasilanie. |
| Mikrofon wstęgowy aktywny | Często tak | Aktywna elektronika wymaga zasilania, więc nie wolno zakładać, że „wstęga = zawsze bez fantomu”. |
| Miniaturowe lavalier i elektretowe kapsuły | Zależy od systemu | W wielu przypadkach napięcie idzie przez adapter, bodypack albo dedykowane przejście, a nie bezpośrednio jak do klasycznego XLR. |
| Aktywne DI boxy i in-line boostery | Często tak | Na scenie to bardzo praktyczne rozwiązanie, bo pozwala zasilać aktywny element bez osobnego zasilacza przy urządzeniu. |
Ja zaczynam od instrukcji producenta, bo tam zwykle kończy się internetowa dyskusja i zaczyna konkret. Jeśli masz wątpliwość, czy dany mikrofon potrzebuje zasilania, to nie zgaduj na podstawie obudowy ani tego, że „u kolegi działało”. W audio takie skróty myślowe potrafią kosztować czas, a czasem również sprzęt. Z tego właśnie powodu warto wiedzieć, jak bezpiecznie uruchomić cały tor.
Jak włączyć je bezpiecznie w mikserze, interfejsie i stageboksie
W studiu i na scenie stosuję prostą zasadę: najpierw podłączam tor, potem włączam zasilanie, a dopiero na końcu podnoszę gain. To ogranicza trzaski, piki i przypadkowe uderzenia w głośniki czy odsłuchy. Dla realizatora brzmi to banalnie, ale właśnie takie banalne nawyki robią największą różnicę podczas szybkiego soundchecku.
- Podłącz mikrofon kablem XLR przy wyłączonym zasilaniu fantomowym.
- Ustaw gain na bezpiecznym, niskim poziomie.
- Włącz zasilanie tylko na potrzebnym kanale lub w odpowiedniej grupie kanałów.
- Odczekaj chwilę, aż tor się ustabilizuje.
- Zrób próbę sygnału i dopiero wtedy dopasuj wzmocnienie.
Jeśli pracujesz na małym interfejsie lub prostym mikserze, często masz jeden wspólny przełącznik dla kilku wejść. To wygodne, ale wymaga dyscypliny: nie każdy kanał w takiej sytuacji powinien być traktowany tak samo. Gdy obok mikrofonu pojemnościowego masz wejście dla sprzętu niezbalansowanego albo nietypową przejściówkę, trzeba sprawdzić, czy cały tor rzeczywiście akceptuje 48 V. Szczególnie uważam na stare adaptery, przejściówki mini-jack, połączenia TS oraz wszystkie sytuacje, w których sygnał nie jest już klasycznie symetryczny.
Na koncertach i eventach bardziej niż na wyniki testów laboratoryjnych liczy się powtarzalny rytuał. Jeśli system ma działać bez niespodzianek, dobrze jest oznaczyć kanały, które wymagają zasilania, i nie robić przepięć w biegu. To prowadzi już wprost do błędów, które widuję najczęściej.
Najczęstsze błędy, które słyszę na próbach i koncertach
Największy problem z tym napięciem nie polega na tym, że jest niebezpieczne samo w sobie. Problem zaczyna się wtedy, gdy ktoś zakłada, że „to tylko 48 V” i można je traktować jak zwykły przełącznik. W praktyce właśnie wtedy pojawiają się trzaski, cisza, spadek poziomu albo zniekształcenia, których nikt nie umie od razu przypisać do źródła.
- Przepinanie mikrofonu przy włączonym zasilaniu - to najprostsza droga do piku w torze i niepotrzebnego stresu dla realizacji.
- Używanie niezgodnych przejściówek - szczególnie wtedy, gdy wejście przestaje być w pełni symetryczne.
- Zakładanie, że każdy dynamiczny mikrofon zniesie wszystko - większość tak, ale nie każdy model i nie każdy tor pośredni.
- Włączanie zasilania „na wszelki wypadek” - jeśli sprzęt nie potrzebuje tego napięcia, lepiej nie utrzymywać go bez potrzeby.
- Ignorowanie słabego zasilacza lub interfejsu - mikrofon może jeszcze grać, ale z mniejszym headroomem i większą skłonnością do przesteru.
Wstęgowych mikrofonów nie przepinam „na ślepo” nigdy. Przy klasycznych dynamicznych XLR też wolę zachować porządek, bo najwięcej szkód robi nie samo napięcie, tylko moment łączenia i rozłączania toru. Z tego samego powodu nie lubię sytuacji, w których ktoś zostawia odsłuch rozkręcony, wciska przełącznik i liczy, że wszystko jakoś się ułoży. To nie jest dobry nawyk ani w studio, ani w live.
Warto też pamiętać, że zasilanie fantomowe nie rozwiązuje każdego problemu z mikrofonem. Jeśli źródło brzmi płasko, słabo lub brudno, przyczyna może leżeć w akustyce, gain stagingu, samym mikrofonie albo w adapterze, który nie przekazuje napięcia tak, jak powinien. Dlatego kolejny krok to szybka diagnostyka.
Jak rozpoznać problem z zasilaniem i sprawdzić tor krok po kroku
Gdy coś nie działa, zaczynam od objawów. Brak sygnału zwykle oznacza, że zasilanie nie dochodzi do mikrofonu, kabel jest uszkodzony albo wejście nie podaje napięcia. Za cichy lub zniekształcony sygnał sugeruje często za niskie napięcie, zbyt małą wydajność prądową albo niezgodny adapter. Puknięcia i trzaski pojawiają się najczęściej przy przepinaniu toru pod napięciem.
| Objaw | Co sprawdzam najpierw | Co zwykle robi różnicę |
|---|---|---|
| Brak sygnału | Przełącznik 48 V, kabel XLR, kanał wejściowy | Podmiana kabla i test na innym wejściu |
| Sygnał jest, ale jest cichy | Wymagania mikrofonu, dostępne napięcie, adapter | Sprawdzenie, czy urządzenie dostarcza pełne zasilanie |
| Sygnał zniekształca się szybciej niż powinien | Headroom mikrofonu i toru, zbyt niskie zasilanie | Zmiana wejścia na mocniejsze lub sprawniejsze |
| Puknięcia przy wpinaniu | Moment podłączenia, stan zasilania, kolejność operacji | Wyłączanie zasilania przed przepięciem |
Jeśli mam pod ręką multimetr, sprawdzam napięcie na pustym wejściu między pinem 1 a pinem 2 oraz między pinem 1 a pinem 3. W dobrze pracującym torze powinien pojawić się poziom zbliżony do 48 V DC, a między pinami 2 i 3 nie powinno być różnicy napięcia stałego. Taki test oszczędza czas, bo od razu pokazuje, czy problem siedzi w zasilaniu, czy już po stronie samego mikrofonu. W realizacji live to często najszybsza droga do zawężenia diagnozy.
Jeżeli po takim sprawdzeniu wszystko nadal wygląda źle, nie próbuję ratować sytuacji „na czuja”. W praktyce lepiej mieć prosty checklist niż liczyć, że tor sam się naprawi po kolejnej próbie. I właśnie takim checklistem zamykam temat, bo w terenie liczy się nie teoria, tylko powtarzalna procedura.
Mój praktyczny checklist przed próbą i koncertem
Przed każdym wejściem na scenę lub do studia robię krótką kontrolę. Nie dlatego, że lubię formalności, tylko dlatego, że ten krótki rytuał oszczędza mi później dużo nerwów. Wystarczy kilka punktów, żeby znacząco ograniczyć ryzyko błędu:
- sprawdzam, czy mikrofon w ogóle wymaga aktywnego zasilania;
- upewniam się, które kanały mają dostać 48 V, a które nie;
- podłączam wszystko przy wyłączonym zasilaniu;
- testuję kabel i wejście, jeśli sygnał jest nietypowo cichy lub niestabilny;
- przy wstęgowych i nietypowo okablowanych konstrukcjach nie idę na skróty;
- oznaczam kanały, żeby nikt przypadkiem nie przełączył ich w trakcie pracy.
W codziennej realizacji to właśnie takie drobiazgi robią różnicę między sprzętem, który „powinien działać”, a systemem, który faktycznie działa. Jeśli zapamiętasz tylko jedną rzecz, niech będzie to ta: zasilanie fantomowe nie jest dodatkiem, tylko częścią konfiguracji toru, którą trzeba traktować równie poważnie jak gain, routing i okablowanie. Dzięki temu mikrofon dostaje to, czego potrzebuje, a ty nie tracisz czasu na niepotrzebne szukanie problemu tam, gdzie go nie ma.
